在银制品的日常使用与保存过程中，银因与空气中的硫化物、湿气等发生化学反应而逐渐失去光泽、出现变色现象，这不仅影响银制品的美观，还可能对其性能和价值造成损害。防银变色处理液作为应对这一问题的专业解决方案，成为保护银制品亮丽外观与优良性能的重要手段。那么关于它的配方知识你了解多少，我们不妨来了解一下！

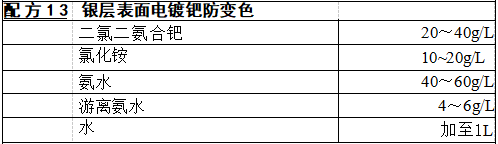

工艺条件：温度18~40℃,电流密度0.25A/dm², 时间5~30min。 电镀钯采用不锈钢阳极，pH 值为9。

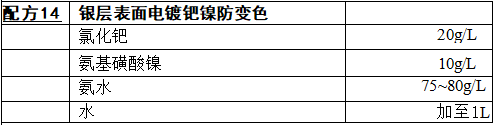

工艺条件：温度35~45℃,电流密度0.8~1A/dm²。
在银表面镀一层贵金属如金、钯、铑、铂及其合金等，能有效防止银层变 化。但成本高，工艺比较复杂。当铜基体上镀银时，需加中间隔离层(如 镍),其厚度大致为(0.75~1.7)×10⁻²μm。否则铜扩散至银表面，生成黑 色氧化铜而使银层变黑。银基合金中，当添加的另一金属含量低于10% 时，该合金对防银变色的作用不大。
电镀钯镍采用高纯石墨阳极，pH值为8~9。

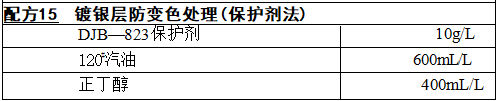

工艺条件：温度为60℃,时间为1~2min。
工艺流程：镀银件 → 冷水洗 → 出光 → 冷水洗 → 脱膜 → 冷水洗 → 酸 洗 → 冷水洗 → 化学钝化 → 冷水洗 → 热水洗 → 烘干 → 浸涂DJB—823 保 护 剂→甩干→烘干(120℃、0.5h)。
浸涂2~5μm 厚 DJB—823 保护剂的镀银接插件可提高使用寿命，抗变 色能力可提高2~5倍。且不影响其焊接性能和导电性能。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
