在银制品的日常使用与保存过程中，银因与空气中的硫化物、湿气等发生化学反应而逐渐失去光泽、出现变色现象，这不仅影响银制品的美观，还可能对其性能和价值造成损害。防银变色处理液作为应对这一问题的专业解决方案，成为保护银制品亮丽外观与优良性能的重要手段。那么关于它的配方知识你了解多少，我们不妨来了解一下！
工艺条件；pH 值10 - 11,温度为室温，时间3~5min, 电流密度0 . 5 -2.0A/dm² ,阳极为不锈钢板。
工艺条件；电流密度0.05A/dm²，pH值5 . 7~5 .8，时间3~5min，温度为 室温，阳极材料为不锈钢。
工艺条件：电流密度0 . 05 - 1A/dm²，pH值 3 ～ 4 , 时 间 1 ~ 2min, 温度0~35℃，阳极材料为不锈钢。
电泳沉积是在电泳的影响下，第二和第三族的金属如 Be 、Al或 Ga 等 ，以金属氧化物或氢氧化物胶体的形式(常带有一定的正电荷)在电场作用下移向阳极，使胶体的稳定性受到破坏，导致胶体核心凝聚沉积在镀银层上，从而形成一层致密的薄膜，能有效地防止银层变色。但也因此提高了接 触电阻，使焊接性变差。

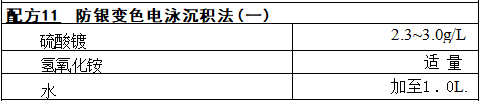

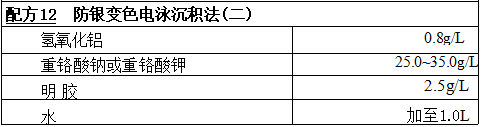

配方11、配方12是两个类型的电泳沉积工艺配方
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
