不锈钢着色主要是通过化学、电化学等方法在其表面形成一层具有特定颜色的氧化膜或复合膜，具有强化耐腐蚀性、修复表面缺陷、保持表面状态，那么关于其配方知识你了解多少，我们不妨来看看！

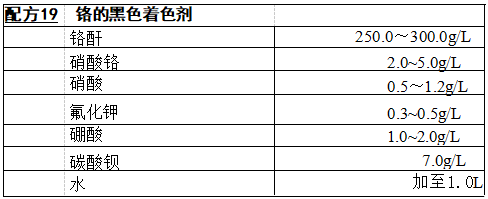

工艺条件；温度为室温，阴极电流密度25~30A/dm², 时间15~20min。
将各组分分别溶解于水，然后再混合均匀即成。
本配方为铬的黑色着色剂。主要用于装饰。

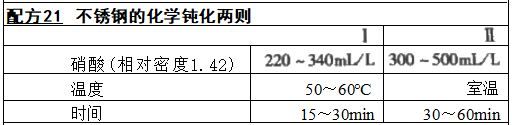

钝化温度为50℃,钝化时间为2h。
钝化液组分Wb 的钝化效果明显。随着钝化温度的升高，316L 不锈钢 试样的点蚀电位明显增大；钝化时间延长，成膜试样的点蚀电位增高。

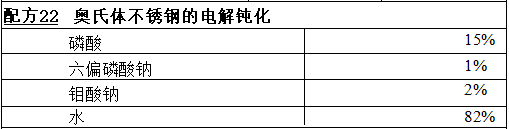

工艺条件：温度25～35℃,电压5V, 时 间 5min。
奥氏体不锈钢(1Gr18N9T) 先在上述配方中电解氧化，然后在10%魏 酸过电位区钝化，可提高耐蚀性。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
