不锈钢着色主要是通过化学、电化学等方法在其表面形成一层具有特定颜色的氧化膜或复合膜，具有强化耐腐蚀性、修复表面缺陷、保持表面状态，那么关于其配方知识你了解多少，我们不妨来看看！
工艺条件：温度50～70℃,时间5～10min。
制作和使用与前配方相同。硝酸只需适量，以保持溶液一定的酸度。

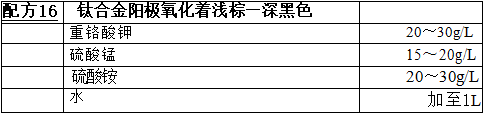

工艺条件：pH 值(用硼酸调)3.5～4.5,温度15～28℃,阳极电流密度0.05～1.00A/dm²。
将各组分分别溶解于水，然后混合均匀即成。
本配方为钛合金黑色阳极着色剂，起始电压为3V, 终止电压为5V,阴 极材料为不锈钢，阴极与阳极面积比为(3～5):1。在着色过程中，有一个随 时间变色的过程，通电2~5min 形成的膜为浅棕色，5min 后变深，呈深棕或 褐色，8～10min 呈深褐色至浅黑色。12～15min 后为黑色至深黑色。

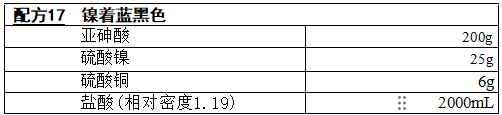

本品为镍着蓝黑色处理剂，主要用于装饰方面。

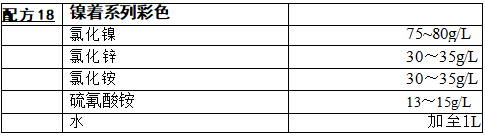

工艺条件：pH 值5~6,温度20~25℃,电流密度0. 1-0.2A/dm³, 时间3~5min。
将各组分分别溶解于水，然后再混合均匀即成。
本配方为镍着彩色剂，彩色膜的色泽随时间的变化为黄色→橙色→ 红色→红棕色→褐蓝色→灰黑色。通过固定电解时间即可得到需要的色 泽。用于装饰。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
