铝和铝合金阳极氧化，不仅极大增强了铝的防护性能，还拓展出多元的功能与外观可能，成为现代工业不可或缺的材料 “魔法师”，一起来看看它们的配方知识吧！
工艺条件：电压15V, 时间30s。

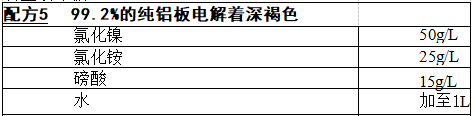

将99.2%的纯铝板在15%的硫酸中进行阳极氧化，温度为(20±1)℃, 电流密度为5A/dm², 时间为15min,然后在上述电解液中进行着色。所得颜 色为深褐色。

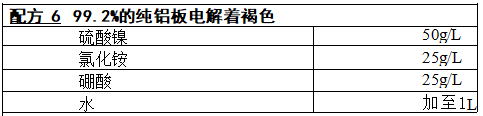

炭作为阳极，阴极电流密度为2A/dm², 温度为(20±1)℃,时间为30s, 电压为10~12V。先将99.2%的纯铝板在15%的硫酸中进行阳极氧化[电 流密度1 . 5A/dm², 温度(20±1)℃,时间40min], 然后在上述电解液中按操 作条件进行着色，最后用通常方法进行封闭。结果形成褐色。

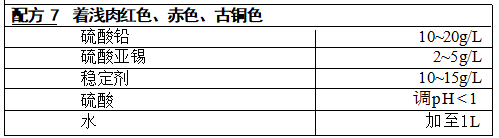

工艺条件：温度15~30℃,时间30s~5min, 电压10~14V,对极材料为 不锈钢。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
