黑色金属着色剂不仅赋予金属制品深邃、沉稳的视觉美感，满足现代工业与消费市场对高端装饰性的需求，更通过隔绝氧气、水分及腐蚀性介质，显著提升金属的耐腐蚀性、耐磨性和耐候性。我们不妨来了解它们的配方知识。

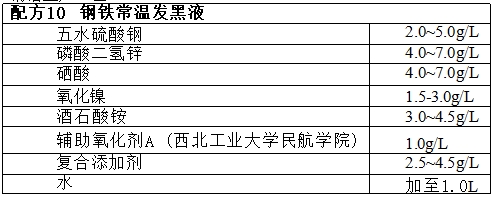

先将硫酸铜和硒酸倒入1/2体积的水中，搅拌溶解，再加入磷酸二 氦锌搅拌至完全溶解，最后依次加入酒石酸铵、氯化镍、辅助氧化剂和 复合添加剂，补充水到规定体积，充分搅拌均匀，制得pH 值为2.7的浅 蓝色透明的常温发黑液。如有白色沉淀，加入适量磷酸。
本剂具有发黑和磷化功能，可得到黑度均匀、膜层致密、耐蚀性和 结合力较好的膜层，并且适用钢材范围广，槽液稳定。可应用于铸铁、 A,钢、45钢、30CMnSi 钢的发黑处理，每升溶液可发黑钢铁面积大于 5m², 处 理 时 间 3 - 7min。由西北工业大学民航学院研制。
本液 pH 值为2 . 5~3 . 0,发黑时间为5~7min,使用温度为常温。
本剂具有与基体结合力强、耐腐蚀、生产简单、常温使用、不污染环境等 特点，应用于钢铁表面保护。

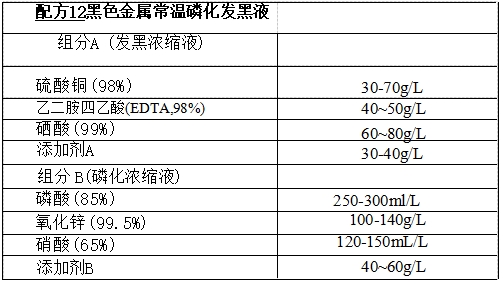

进行磷化发黑时，将组分A 和组分B 按1:1混合均匀。
工艺条件：游离酸度0.5-1.2点；总酸度50～70点；温度10~35℃;时 间 6 - 1 0min。
工艺流程：工件 → 除油 →水洗 → 除锈(活化) →水洗 →磷化发黑 →水 洗→热水烫干→浸脱水防锈油。
将常温磷化和常温发黑有机地结合，是提高黑色金属常温发黑质量和 附着力的有效方法。利用该工艺，可获得高耐蚀的磷化发黑复合转化膜。 磷化发黑溶液稳定，工艺成熟，膜层的防护和装饰性好，是取代传统高温碱 煮发黑及常温发黑的新工艺，可广泛用于五金工具、量具、刃具、标准件、零 配件、军需装备上。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
