甲基磺酸系镀哑光纯锡电镀液

本品甲基磺酸系镀哑光纯锡电镀液，走位性能好，在镀纯锡层性能方面展示良好的柔韧性和延展性能。下面专家来科普本品电镀液的配方知识。

● 特性  本添加剂配成的镀液走位性能好、电镀镀纯锡层柔韧 性和延展性能好，可焊性能优良，长时间不长锡须，同时镀液不含 有生物不能降解的物质和对环境有害的表面活性剂等，污水处理简便，符合环保要求，值得推广使用。

● 用途与用法  本品主要用作镀哑光纯锡电镀液。

本品电镀方法为：保持镀液温度在25℃,电流密度0.5～3A/ dm²,    阳极为纯锡板，通电进行电镀。

所述的甲基磺酸系镀哑光纯锡电镀液中甲基磺酸系镀哑光纯锡 电镀液添加剂的用量为每升电镀液用33～45mL 该种添加剂水剂， 优选使用40mL该种添加剂水剂。

将配制好的添加剂水剂加入到镀液中，加入量33～45mL/L, 搅拌 均匀，补充水并继续稳定镀液温度。

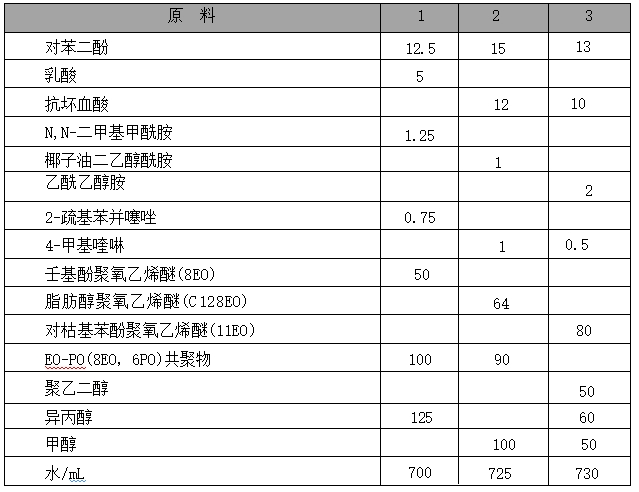

● 注意事项 本品各组分质量 (g)  配比范围为：晶粒细化剂  1.5～3,非离子表面活性剂100～200,抗氧化剂10～30,有机溶 剂100～150,水加至1L。

所述的品粒细化剂优选胺类化合物和杂环类化合物以任意比例 混合的混合物。

上述的胺类化合物选自乙酰乙醇胺、1,8-萘酰亚胺、N-环己基 苯 甲 酰 胺 、N,N-   二甲基甲酰胺、丙烯酰胺、尿素、对氨基苯磺酰胺、乙酰胺、甲酰胺、椰子油二乙醇酰胺中的一种或一种以上。 上述的杂环类化合物选自2-巯基苯并噻唑、二硫化二苯并噻唑、2-巯基苯并咪唑、2,5-二甲基苯并噻唑、2-氨基-4-甲基苯并噻唑、2-氨基苯并噻唑、2-氨基苯并咪唑、3-甲基吲哚、4-甲基喹啉中的一种或一种以上。上述胺类化合物优选为乙酰乙醇胺、1,8-萘酰亚胺、N,N-二甲基甲酰胺、丙烯酰胺、椰子油二乙醇酰胺中的一种或两种；杂环类化合物优选2-巯基苯并噻唑、二硫化二苯并噻唑、 2-氨基苯并咪唑、4-甲基喹啉中的一种或两种。

所述的非离子表面活性剂为聚乙二醇(相对分子质量为400~ 2000)、聚丙二醇(相对分子质量为400～5000)、壬基酚聚氧乙烯 醚(5～15EO) 、 辛基酚聚氧乙烯醚(5～12EO) 、脂肪醇聚氧乙烯  醚(3～20EO) 、 对枯基苯酚聚氧乙烯醚(也可以是4-枯基苯酚聚  氧乙烯醚)、失水山梨醇脂肪酸酯聚氧乙烯醚、脂肪醇聚氧丙烯醚(3～20PO)、 壬基酚聚氧丙烯醚(5～15PO)、 辛基酚聚氧丙烯醚 (5～12PO) 、 聚氧乙烯-聚氧丙烯[EO-PO,EO:PO=(1～5):3]共聚物、双酚A 中的两种或两种以上以任意比例的混合物。非 离子表面活性剂优选为聚乙二醇(相对分子质量为400～1500)、 壬基酚聚氧乙烯醚(8～12EO)、脂肪醇聚氧乙烯醚或其硫酸钠盐、 壬基酚聚氧丙烯醚(5～12EO) 、 聚氧乙烯-聚氧丙烯 [EO-PO,    EO 、PO 个数比EO:PO=(2～4):3]            共聚物、4-枯基苯酚聚氧 乙烯醚(7～11EO)  中的任意两种按摩尔比1:1混合。

所述的抗氧化剂为酚类及其衍生物和还原酸类化合物及其盐，其质量比为(1～3):1。其中酚类及其衍生物选自儿茶酚、焦儿茶 酚、间苯二酚、对苯二酚、1,2,3-苯三酚中的一种或两种，还原酸类 化合物及其盐选自抗坏血酸、山梨酸、硫代苹果酸、乳酸中的一种。

所述的抗氧化剂中的酚类及其衍生物优选焦儿茶酚、对苯二酚、邻苯二酚中的两种以摩尔比为1:1混合，用量为5～15g/L; 还原酸类化合物及其盐优选取抗坏血酸、乳酸中的一种，与酚类及 其衍生物摩尔比为0.5:1。

所述的有机溶剂选自低级醇，主要选自甲醇、乙醇、丙醇、异丙醇、丁醇中的一种或两种以上，优选方案为甲醇、异丙醇中的一 种或两种任意比例混合。

所述的水为去离子水。

本品添加有晶粒细化剂，不易长锡须，特别是胺类化合物和杂环化合物混合，在阴极表面吸附而形成紧密的吸附层，减缓金属络 离子的放电过程和金属吸附原子的表面扩散，使阴极反应的过电位升高，电极反应速率减慢，从而获得晶粒细小而平滑的镀纯锡层。


      本文转载自《电镀液——配方与生产》编著    李东光
