本品EDP环保镀锌液，环保安全无毒，节能，不需要加温也不需要冷却，表面可以得到一层致密的电镀层，锌属于两性金属，环境对锌的容量较大，而人体需要不断地补充微量的锌以维持平衡，因此对人的身体没有损害。下面专家来科普本品电镀液的配方知识。
特性
(1)由于电镀锌过程中的电流效率较高，产生的废水较易处理（不含强络合剂），其产生的废气主要指氢气和氧气，通过简单的处理就可以防止对环境产生污染；
(2)由于锌属于两性金属，环境对锌的容量较大，而人体需要不断地补充微量的锌以维持平衡，因此对人的身体没有损害；
(3)节能，电镀同样面积的产品，由于镀铜、镍，特别是电镀铬的电压及电流密度很高，达到15A／dm2，而电镀锌仅为1～2A／dm2，其EDP环保镀锌所消耗的电能是电镀铜、镍及铬电能的50%~60%;
(4)电镀锌不需要加温也不需要冷却，从而节省热能60%~70%。
用途与用法本品主要应用于镀锌。

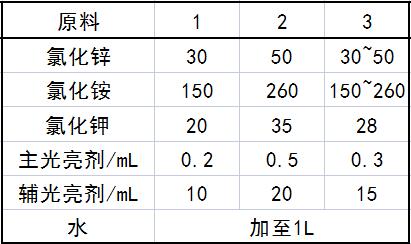

配方(g)
制作方法
(1)将计量好的氯化铵加入槽中，先用总体积2／3的热水溶解，其溶解过程属于吸热过程；
(2)将计量好的氯化钾直接加入到槽中，溶解即可；
(3)将计量好的氯化锌用少量水溶解后，边搅拌边加入槽中；
(4)每升溶液中加入0.5～1mL的双氧水（H2O2）且搅拌25~35min;
(5)每升溶液中边搅拌边加入1～2mg的锌粉，搅拌时间为40~80min;
(6)静置时间等于或大于2h后过滤；
(7)加入主光亮剂、辅光亮剂，搅拌均匀后，用瓦楞板电解6～8h后，试镀；
(8)根据点读出来的产品质量情况适当调整电流密度和光亮剂使用量，确保一次合格率。
注意事项
本品各组分质量(g)配比范围为：氯化锌30～50，氯化铵150～260，氯化钾20～35，主光亮剂0.2～0.5mL，辅光亮剂10～20mL，水加至1L。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
