多功能磷化液

多功能磷化液，可以提供除油、去锈、磷化、 钝化工艺，让金属表面得到一层致密的磷化膜，简化了生产工艺，降低了生产成本。下面一起来看看它们的配方知识吧！

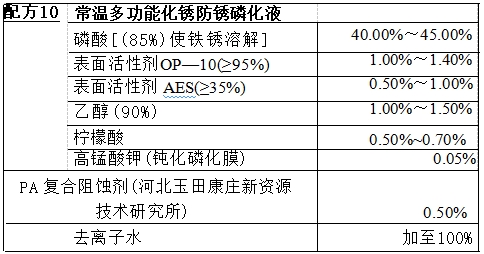

在配制釜中加入已由水溶解好的AES 、OP—10,搅拌5min后加入柠檬 酸及磷酸，再搅拌15min, 加入高锰酸钾、PA 复合阻蚀剂及乙醇，搅拌10min   后取样合格即得成品(外观：浅褐色液体，密度：1.25g/cm³, 总酸度： 1000点。)

磷化液使用工艺参数：

浓度为1:1兑水使用，槽液总酸度为200～250点，处理温度为10、 60℃,处理时间为15～30min。

干燥时间为自然晾干24h;120℃烘干30～60min。

使用本剂，在常温下可使工件在一个处理槽中一次完成除油、除锈、磷  化、钝化全过程，不需水洗，直接晾干便可得到一层致密的磷化膜，简化了生  产工艺，降低了生产成本，且不含有硝酸盐、亚硝酸盐、铬酸盐等有害物质， 为一种环保型化锈防锈磷化产品。

将缝纫机头毛坯浸在本处理液中8min,可一次完成除油、去锈、磷化、 钝化工艺，然后水洗和电泳涂漆。

本配方具有除油、除锈、磷化、钝化等性能，轻度锈蚀的黑色金属器件， 或有液状油污的黑色金属制品，均可直接用本液进行磷化处理，所生成的磷 化膜对金属有很好的防护作用，能提高金属的抗腐蚀性和绝缘性以及涂料 的附着力。

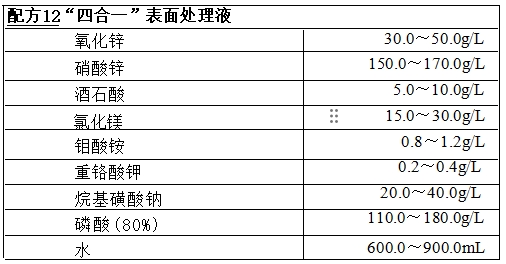

本磷化液的制法：把氧化锌用适量的水调成糊状，在不断搅拌下，缓缓 加入磷酸，溶解以后加入硝酸锌、酒石酸和氯化镁，再用水稀释至总体积的 2/3,搅拌使其溶解。

把重铬酸钾和钼酸铵分别溶解后，加入上液中，搅拌混匀，然后加入烷 基磺酸钠并加水至足量，充分搅拌，混合均匀即成本液。

使用本磷化液需要说明的是，一是磷化处理时，药液温度控制在55~ 65℃(不超过70℃),金属在其中浸泡处理5～15min;二是药液中的亚铁含 量在5~7g/L 时，才有较好的处理效果；三是游离酸与总酸度之比，最好控 制在1:8左右。

      转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
