有综合性能的磷化液，不仅能将金属除锈还能磷化，具有多功能效果，防腐蚀除锈兼具，那么，它是怎么调制而成，今天我们不妨来了解一下吧！

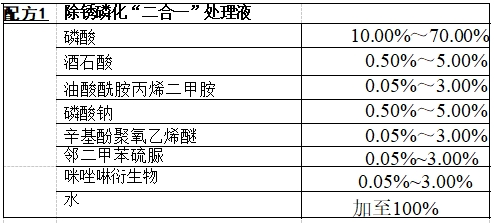

本配方实现了酸洗、磷化一步法，简化了酸洗工艺。具有良好的防锈效 果，其防锈性能是室内1~2个月，室外5～10天。

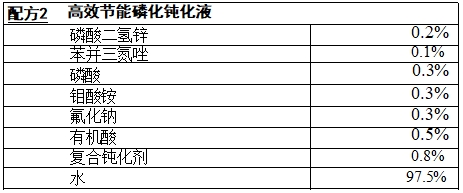

先将水加入带搅拌的搪瓷反应釜中，然后在搅拌下依次加入苯并三氮 唑、磷酸二氢锌、氟化钠、钼酸铵和复合钝化剂，加毕在常温常压下搅拌 60min 至溶解完全，再依次加入磷酸和有机酸，继续搅拌30min,即得常温磷 化钝化液成品。
使用时先将钢铁件浸入盛有除油除锈二合一液的处理槽中10～20min 后至油锈除净，然后用清水洗净后浸入盛有本品常温磷化钝化液的处理槽 中3～5min, 取出晾干或烘干，工件表面呈现出一层均匀光亮的彩虹色膜， 即为磷化钝化膜。最后在此膜表面进行涂装，整个处理工艺完毕。
钢铁表面进行涂漆、喷塑或电镀之前，都要经过除油除锈和磷化钝化处 理，以便提高钢铁表面的防锈性和涂膜的附着力。本品具有快速、高效、节 能、成本低和污染小等特点。

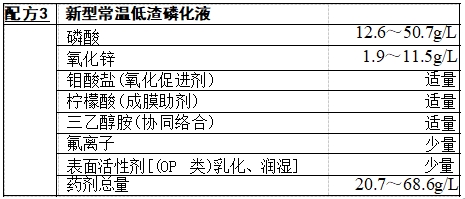

本磷化液总酸度为22～86点，游离酸度为2.0～10.5点，pH 值 为3±0.5,磷化温度为室温，处理时间为5～15min。
中科院福建物质结构研究所研制的本磷化液集表调、磷化、钝化于一体,无特殊的前后处理要求,溶液性能稳定,使用寿命长,环境污染少,原材料易得,综合成本低廉;形成的磷化膜薄且致密,耐蚀性能优良。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
