磷化液形成的膜可以有效隔绝金属与外界腐蚀介质的接触，显著提升金属的耐腐蚀性能，今天给大家推荐几款磷化液，看看它们是怎么调制而成的。

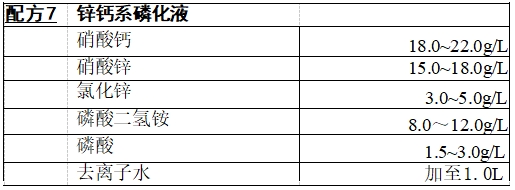

将磷化槽刷洗干净，加入2/3去离子水，加热至60～70℃,按配方量分 别加入磷酸、磷酸二氢铵、氯化锌、硝酸锌、硝酸钙，搅拌溶解后加水至刻度 即可。
本液的总酸度为20～30点，游离酸度为1～3点，处理温度为65~ 75℃,时间为2~8min。

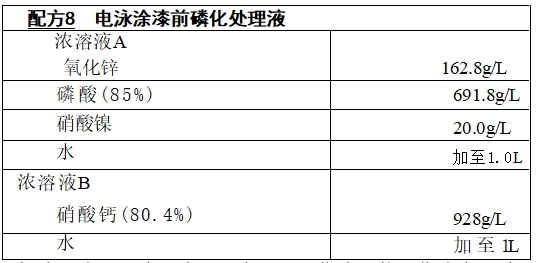

把浓溶液A 和浓溶液B 混合配成工作液，使工作液含5%浓溶液A 和 7 . 7%浓溶液B(以体积计)。配成工作液的游离酸度为10.3点，总酸度为 67.5点。另再加入氢氧化钠溶液，使游离酸度降到5.0点，总酸度降至 63.6点，然后加入足量的亚硝酸钠，使其浓度为0.5g/L 。把溶液加热至 38℃便可进行磷化处理。
本液用于电泳涂漆前的磷化处理。用喷液法磷化时，磷化时间为30s- 15min, 磷化膜重为3.23g/m²。

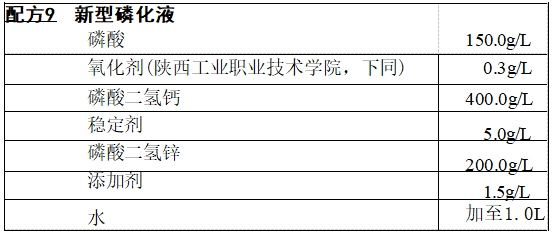

本磷化液总酸度为200～280点，游离酸度为20~25点，pH 值为2～3。 处理温度为50～70℃,处理时间为5～10min。稀释比例为原液：水=1:4。
使用本液处理后磷化膜较厚，色泽美观，结晶颗粒饱满、细致、均匀，且 与金属基体结合牢固；磷化液工作性能稳定、沉淀少。本磷化液适用于汽 车、电冰箱、洗衣机、安全门窗等涂装前的表面处理。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
