丙三醇无氰光亮镀铜液

本品丙三醇无氰光亮镀铜液，得到的镀层均匀平整而光亮细致，且无毒、无污染、成分简单、对设备无腐蚀、生产成本低、镀液稳定、阴极电流密度范围宽，下面专家来科普本品电镀液的配方知识，我们不妨来了解一下吧！
      特性
      本品具有无毒、无污染、成分简单、对设备无腐蚀、生产成本低、镀液稳定、阴极电流密度范围宽，所得镀层均匀平整而光亮细致等优点，阴极电流效率高达95%，废液处理容易，不会造成二次污染。既可作为预镀层也可作为装饰性镀层使用，是一种符合清洁生产的新型镀铜液。

用途与用法本品主要应用于无氰镀铜。

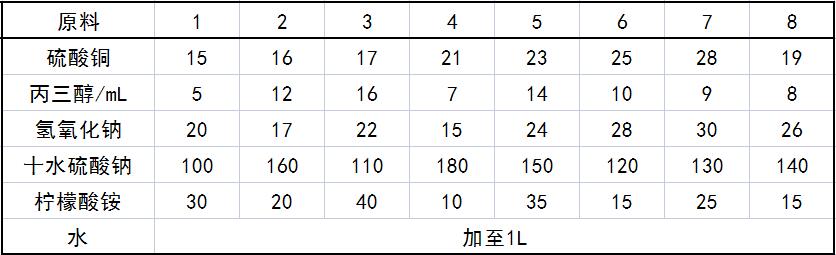

配方(g)

制作方法

取所需量的丙三醇及氢氧化钠，按所配镀液总体积的2/3配成溶液，取配方中相应量的硫酸铜溶解后加入上述溶液，将十水硫酸钠及柠檬酸铵分别溶解加入镀槽，用水稀释至总体积，溶液呈透明深蓝色。

注意事项本品各组分质量(g)配比范围为：硫酸铜15~30,丙三醇5~16mL,氢氧化钠15~40，十水硫酸铜100~200，柠檬酸铵10~40，水加至1L。

    配方中丙三醇中的羟基部分被镀液中的铜离子取代，形成有机铜盐镀液，近而增加了阴极极化作用；柠檬酸铵的加人对镀液中的铜离子起到辅助络合的作用，在稳定镀液的同时，大大增强了阴极极化作用，扩宽了阴极的电流密度范围，所得镀层也更为均匀细致。

    上述配方镀液稳定性好，镀液的分散能力及均镀能力很好，施镀的阴极电流密度范围宽，可获得结合力好的均匀、光亮、细致镀层。
    镀液的pH值为7~8；阴极电流密度范围可达0.1~3.0Adm2,并且随着温度的升高可进一步扩宽阴极电流密度范围，同时提高阴极电流密度上限值；阴极电流效率高达95.62%；可在20~60℃范围内获得全光亮细致、孔隙少结合力良好的光亮镀铜层。

    上述镀液的pH值为7~8，如果镀液的pH过高可采用硫酸调节，如果PH过低可采用氢氧化钠调节。所配镀液为近中性环境，对施镀零件不会造成腐蚀，同时兼具有除油的功能可提高镀层的结合力，对设备及镀槽的要求不高，生产成本低。电镀过程中，阴极电流密度可根据情况在0.1~3.0A/dm2范围内选取，温度可为10~60℃，阳极采用电解铜板，阴阳面积比为1：(2~5)，采用阴极移动或压缩空气搅拌。


  本文转载自《电镀液——配方与生产》编著    李东光
