本品低镍型镍铁电镀液，含有廉价的铁替代镍部分，降低电镀成本，此外它还可以得到外观较亮、镍饱满、硬度高，且韧性和延长性较好的镀层。下面专家来科普本品电镀液的配方知识。
特性
本品以廉价的铁替代部分镍，可节省昂贵的镍约25%。
而且低浓度硫酸镍浓度比原工艺亮镍低2/3，减少了在工件上镍盐的带出损失。降低了成本，减轻了三废治理负担。将对镀镍液有害的铁杂质变成有用的成分，使镀液管理更加容易。镀层外观较亮镍饱满，硬度高，且同时韧性和延长性都较好。采用数种高效的复合络合化合物专用物，使溶液更稳定。
用途与用法本品主要应用于金属的电镀。

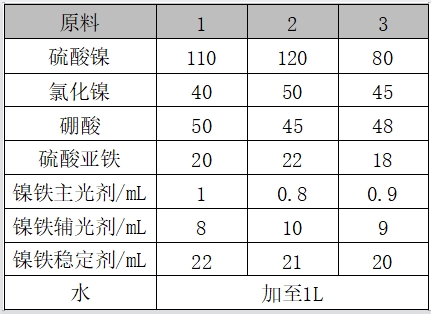

配方(g)
制作方法
将各组分溶于水，混合搅拌均匀。
注意事项
本品各组分质量(g)配比范围如下。
高铁低镍溶液：硫酸镍80~120，氯化镍40~50，硼酸45~50,硫酸亚铁18~22，镍铁主光剂0.8~1mL,镍铁辅光剂8~10mL,镍铁稳定剂20~22mL,水加至1L。
低铁低镍溶液：硫酸镍80~120，氯化镍40~50，硼酸45~50,硫酸亚铁18~12，镍铁主光剂0.8~1.2mL,镍铁辅光剂8~10mL,镍铁稳定剂18~22mL,水加至1L。
镍铁主光剂具有显著的发光与整平作用，是主要的光亮剂。含量不足，光亮度整平性下降，含量过高，引起低电区发黑及走位能力下降，高电区容易有脆性。
镍铁稳定剂能有效抑制三价铁，使镀液澄清透明，其稳定性好，消耗量少。但如果含量过高，会降低镀层光亮和整平性。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
