本品电镀镍溶液添加剂，可以得到较高的硬度，HV0.02在380以上和优良的耐蚀性能的镀层，耐腐蚀性可以达到在0.5mo1/LNaC1溶液的腐蚀速率在0.10mg/(dm2·h)以下，总体镀层性能优质，下面专家来科普本品电镀液的配方知识。
特性
本品能够在导电基底上提供优质的镍镀层。在本品的方法制备出的镍镀层具有较高的硬度和优良的耐蚀性能。镍镀层的显微硬度HV0.02在380以上，在0.5mo1/LNaC1溶液中的腐蚀速率在0.10mg/(dm2·h)以下。
用途与用法本品主要应用于电镀镍溶液添加剂。

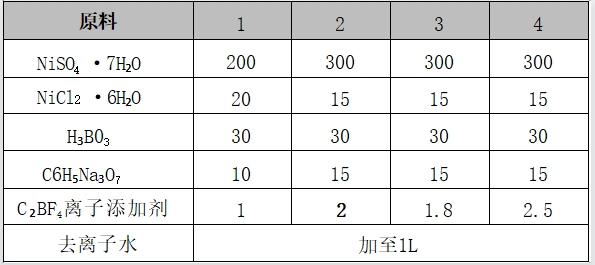

配方(g)
制作方法
将各组分溶于去离子水中，即可。
注意事项
本品各组分质量(g)配比范围为：NiSO4·7H2O 150~450，NiC2·6H2O 20~50，H3BO3 20~40，C6H5Na3O7 5~30，C2BF4，离子添加剂1.5~2.5，去离子水加至1L。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
