本品铁镍钼软磁合金箔电镀液，健康环保、危害性小、保质期长，可以得到5~100μm厚度及任意长度的铁镍钼，性能比钼坡莫合金粉芯(MPP)强，制作成本低，下面专家来科普本品电镀液的专业配方知识。
●特 性 本品的铁-镍-钼软磁合金箔生产电镀液对环境危害小工艺稳定，镀液组分简单且便于操作，配制后可以长期存放。通过该电镀及工艺可以得到5~100μm厚度，任意长度和宽度的铁镍钼合金箔，该合金箔是一种优异的软磁材料，综合性能优于钼坡莫合金粉芯(MPP)，制作成本远低于钼坡莫合金粉芯(MPP) ；温度 稳定性极佳，可应用于300kHz以下的高品质因数Q滤波器、感应 负载线圈、谐振电路，在对温度稳定性要求高的LC电路上使用，输出电感、功率因素补偿电路等。
用途与用法 本品主要 应用于金属电镀。

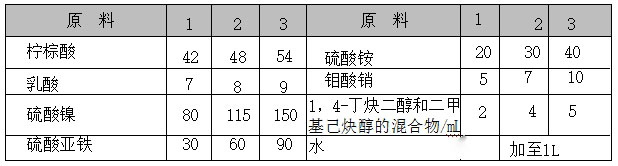

配方（g）
● 制 作 方 法 取柠檬酸、乳酸加入到500mL 去离子水中，搅拌至溶解；然后加入硫酸镍、硫酸亚铁和硫酸铵，在常温下搅拌至溶 解，然后将上述溶液用水浴锅加热到55～75℃，再取钼酸钠加入 该溶液中，搅拌至溶解；然后加入1，4-丁炔二醇和二甲基己炔醇 的混合物，再加入去离子水至溶液为1000mL， 用氢氧化钠溶液调 节上述溶液的pH 值为5～6；之后再用水浴锅加热至55～75℃， 用不锈钢网作阳极，钛轮作阴极，在电流密度为30～70A/dm² 下 进行电镀，电镀5～30min 后，即可从钛轮上剥离5～100μm厚度 的铁镍钼合金箔。
● 注意事项 本品各组分质量(g) 配比范围为： 硫酸镍80~ 150，钼酸钠5～10，硫酸亚铁30～90，硫酸铵20～40，络合剂 40～65，光亮添加剂2～5，加去离子水至1L。
沉低所述的络合剂为柠檬酸和乳酸的混合物。
所述的光亮添加剂为1，4-丁炔二醇和二甲基己炔醇的混合物。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
