“含纳米Si₃N₄粒子的纳米结构Ni基复合电镀液具有多项优异特性，如耐磨性和耐腐蚀性，其电镀工序流程短，镍的消耗量减少，从而节省成本。此外，镀层与基材的结合力良好。”下面专家来科普本品复合电镀液的配方知识。
● 特性
(1)电镀工序流程短，设备投入较少，工序成本较低；
(2)镀层厚度可大幅度降低，Ni 材消耗少，原材料成本低；
(3)镀层与基材结合力好，适合碳钢件、铝合金、锌合金、不 锈钢等各种基材的表面电镀；
(4)镀层耐蚀性能优良；
(5)镀层硬度较高，耐磨性能好，镀层硬度可达到550~ 600HV,经过一定的热处理硬度能达到800～1000HV。
●用途与用法 本品主要应用于复合电镀。

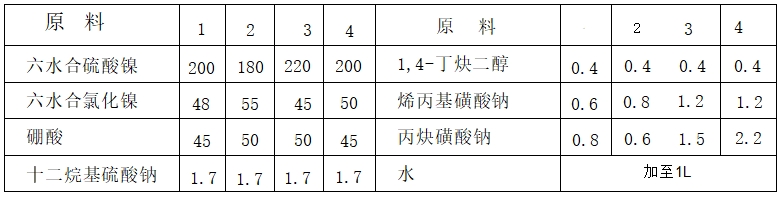

配方(g)
● 制作方法
(1)纳米Si₃N4 粒子电镀前的表面化学修饰：将纳米 Si₃N4 粒 子分散于十二烷基硫酸钠溶液中，而后采用超声波分散2～5h, 进 行镀前表面化学修饰，十二烷基硫酸钠溶液的浓度为0.8～1.8g/L, 纳米Si₃N₄ 粒子加入十二烷基硫酸钠溶液的量为1～8g/L。
(2)复合电镀液的配制：将电镀液各组分按化学计量比依次加 入到步骤(1)制备的溶液中制备复合电镀液，调节复合电镀液 pH 值至2.5～4,复合电镀液采用超声波分散6h 以上，复合电镀 液中纳米Si₃N₄ 粒子含量为5～12g/L。
● 注意事项 本品各组分质量(g) 配比范围为：纳米Si₃N₄ 粒子5~12，六水合硫酸镍160~220，六水合氯化镍42~57，硼酸40~55，十二烷基硫酸钠 1.6~5，1,4-丁炔二醇 0.1~1，烯丙基磺酸钠 0.4~1.2，丙炔磺酸钠 0.5~2.5，水加至 1L。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
