化学镀锡液(1)

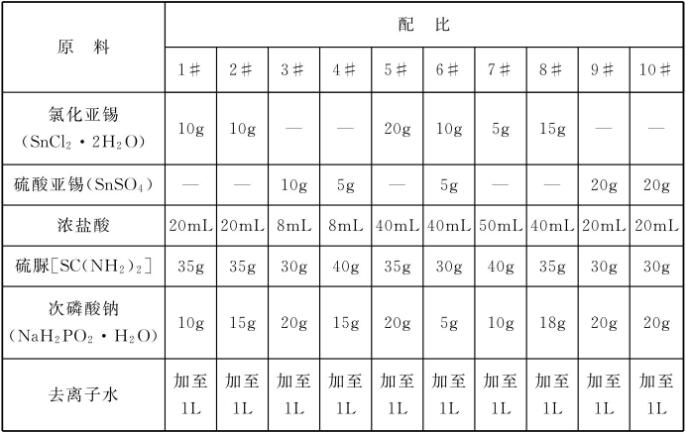

原料配比(g/L)

[制备方法]

    (1)取5~20g可溶性锡盐溶于8~50mL浓盐酸中，得到锡盐浓盐酸溶液，备用;

    (2)取30~40g硫脲溶解于部分水(一般为总用水量的30%~60%)中，得到硫脲水溶液，向硫脲水溶液中加入5 ~ 20g的次磷酸钠，待次磷酸钠完全溶解后再加入步骤(1)制得的锡盐浓盐酸溶液，加水定容至1L，即得化学镀锡液。

[原料配伍]
    本品各组分配比范围为: 可溶性锡盐5~20g、浓盐酸8~50mL、硫脲30~40g、次磷酸钠5~20g，加水定容至1L。

    可溶性锡盐为氯化亚锡和/或硫酸亚锡，当可溶性锡盐为氯化亚锡和硫酸亚锡的组合时，氯化亚锡和硫酸亚锡之间的配比可为任意值。

    次磷酸钠也可先配成水溶液，再加入到硫脲水溶液中，配制次磷酸钠水溶液时的用水量一般为总用水量的20%~30%。

[产品应用]
    本品主要用于化学镀锡。
    用化学镀锡液对碳材料进行锡包覆制备锡/碳复合材料的方法，具体是:取碳材料，研磨或不研磨，按1g: (50~150)mL的质量体积比加入到化学镀锡液中，于60~80°C水浴中搅拌10~60min后超声振荡5~20min,抽滤，水洗，直至滤液中没有氯离子，烘干即得。

    碳材料可以是碳微球、石墨或活性炭。石墨或活性炭可从市场上直接购买。碳微球可以是中间相碳微球、多孔碳微球、微孔碳微球，其中中间相碳微球可从市场上直接购买，多孔碳微球和微孔碳微球可按现有常规方法进行制备，具体可以按以下方法进行制备:取浓度为1~3mol/L的糖类水溶液置于高压反应釜中，于150~ 180°C条件下加热:10~12h,得到碳微球前躯体，过滤，洗涤,烘干后置于管式炉中，在氮气保护气氛、700~ 1100°C条件下碳化2 ~ 5h,得到微孔碳微球或多孔碳微球。所述的糖类物质可以是葡萄糖、蔗糖、阳离子可溶性淀粉或双醛可溶性淀粉。

    当碳材料需要研磨时，一般是将碳材料研磨至200目以下;当碳材料为石墨或活性炭时，如果购买的产品粒径已在200目以下，则不需要研磨。

    碳材料与化学镀锡液的质量体积比优选为1g: (60~100) mL。

[产品特性]

    本产品采用特殊配比的镀锡液对碳材料进行锡包覆，使锡能够均匀的包覆在碳材料的表面，方法简单易控，且制得的锡/碳复合材料作为锂离了电池负极材料具有高比容量以及优异的循环性能。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
