原料配比(g/L)

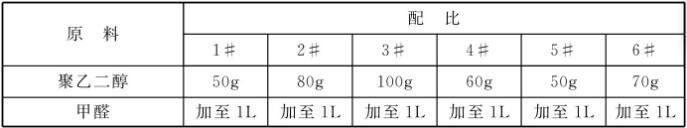

表1 稳定液

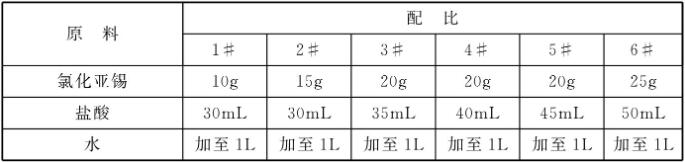

表2 敏化液

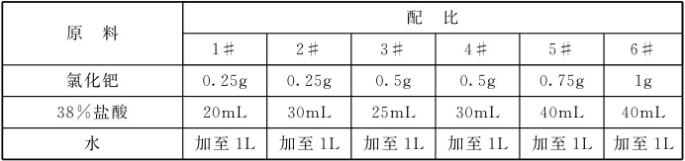

表3 活化液

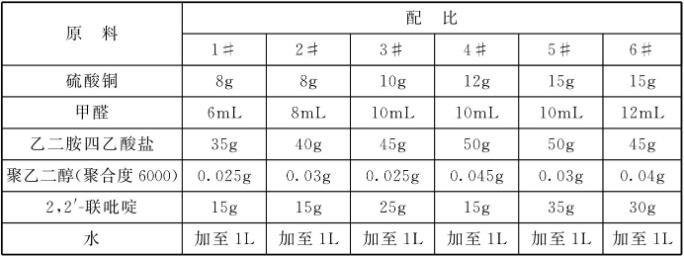

表4 镀铜溶液

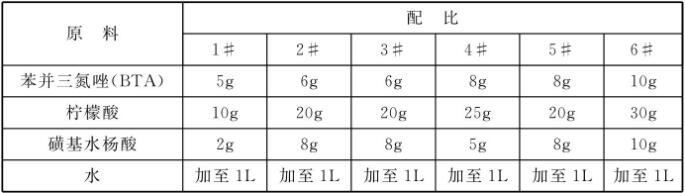

表5 钝化液
[制备方法]
(1)将硫酸铜溶于水中,搅拌至全部溶解;
(2)加入络合剂,并充分搅拌;
(3)溶液呈酸性,调整pH值至7~8;
(4)依次加入除甲醛以外的其他试剂;
(5)升温至50°C;
(6)加入甲醛,并充分混合搅拌;
(7)用蒸馏水调至规定的体积,并用氢氧化钠溶液调整至规定的pH值。
[原料配伍]
本品各组分配比范围为: 硫酸铜8~15g、甲醛6~12mL、乙二胺四乙酸盐35~50g、聚乙=醇0.025~0.045g、2, 2'-联吡啶15~ 35g,水加至1L。
稳定液组分配比:聚乙二醇50~100g,甲醛加至1L。
敏化液组分配比:氯化亚锡10~25g、盐酸30~50mL,水加至1L。
活化液组分配比:氯化钯0.25~1g、38% 盐酸20~40mL,水加至1L。
钝化液组分配比: BTA5~10g、柠檬酸10 ~ 30g、磺基水杨酸2~10g,水加至1L。
[产品应用]
本品主要应用于木质电磁屏蔽材料的制备。
工艺流程:基材处理→尺寸稳定处理→清洗处理→敏化处理→活化处理→化学镀→镀层检查→镀后处理→热压胶合→涂饰处理→成品。详细步骤:
(1)基材处理
①用高目数砂纸将工件的2个面磨光,除去毛刺、杂质。
②将工件浸入70°C的自来水中浸煮10min。
③烘干或自然晾干。
(2)尺寸稳定处理及清洗处理
①将工件放入尺寸稳定液中浸泡10min,进行尺寸稳定处理。间,适当晃动工件,以保证工件各个表面被稳定液浸渍。
②浸渍取出后用甲苯清洗,去除工件死角处的固体物。
③烘干或自然晾干。
(3)敏化活化处理
①在常温下配制敏化液与活化液。敏化、活化液在失效之前可重复使用多次。
②处理过程:蒸馏水水洗1 ~ 2min,敏化液中浸泡1 ~ 2min,自来水洗15~ 30s,蒸馏水水洗15s,活化液中浸泡1 ~ 2min,蒸馏水水洗30 ~ 60s。
③烘干或自然晾干。
(4) 化学镀铜
①常温下配制镀铜液。
②配制pH调整剂,即氢氧化钠水溶液,用来调整溶液的pH值。
③预热工件。
④加热镀液,使镀液温度达到50°C,加入甲醛,充分搅拌。将工件浸入镀液中,用压缩空气搅拌镀液。每批工件出槽后,测定pH值,并用氢氧化钠水溶液调整镀铜液的pH值。
⑤停工后,继续用压缩空气搅拌镀液,并加入稀硫酸溶液,调整pH值至9左右。
(5)镀后处理
①取出工件后用50°C的自来水清洗5min;
②将_工件放入钝化液中浸泡5min;
③取出后,充分水洗;
④烘干或自然晾干。
(6)热压胶合通过 热压将化学镀铜的薄木与木质材料胶合,热压温度在90°C,时间为1min。
(7)着色/涂饰处理
①通过不同的化学溶液进行着色。比如色:硫化钠5~ 12.5g/L、氯化铵20~ 200g/L,室温涂布后放置数分钟。铜绿色:硝酸铜25g/L、氯化铵25g/L、 氯化钾25g/L, 常温下涂布。
②无须打磨,直接喷漆。采用封闭或是开放漆均可,所采用的漆种包括硝基漆、水性漆、PU漆、金属漆等。
[产品特性]
(1)外观。经化学镀铜处理后的薄木不仅可以作为基底镀层,又具有-定装饰性。镀铜层经热压胶合之后依旧可以保证其光亮度、金属质感,且镀层均匀连续。
(2)镀铜层厚度与方块电阻。顺纹和横纹方向上的电阻随着镀层厚度的增加最后的方块电阻(方块电阻的定义是:在长和宽相等的样品上测量的金属化镀膜的电阻。方块电阻的大小与样品尺寸无关)都达到0.0792/口左右,二次镀覆时完全可以采用电镀或电刷镀等工艺。当镀层厚度达到3.5μm时,已经完全覆盖了木材纹理表面,使得木材表面呈现金属特征和性质。
(3) 电磁屏蔽效能。在9 ~ 1500MHz的频率范围内进行电磁屏蔽效能的测定,化学镀铜电磁屏蔽材料的电磁屏蔽效能范围大约是25~ 40dB。其中,从低频到高频,屏蔽效能有逐渐降低的趋势。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
