硬质合金钢制件表面化学镀铜液

原料配比(g/L)

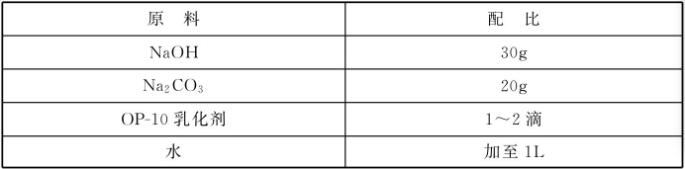

表1  碱洗液

表2  酸洗活化液

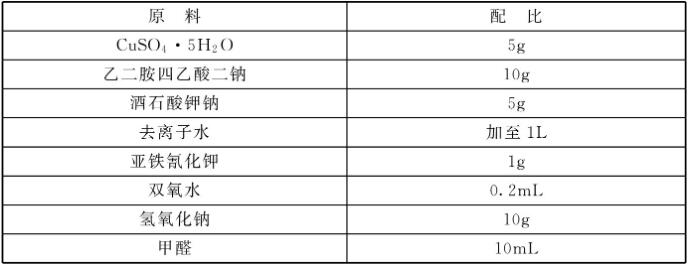

表3  化学镀铜液

[制备方法]
    将CuSO₄ · 5H₂O、 乙二胺四乙酸二钠、酒石酸钾钠、去离子水配比制成中间液，并搅拌均匀，再取适量亚铁氰化钾、适量双氧水、氢氧化钠、甲醛放入中间溶液内，并搅拌均匀,制得硬质合金制件表面化学镀铜液。

[原料配伍]
    本品各组分质量份配比范围为: CuSO₄ · 5H₂O 3~20g、乙二胺四乙酸二钠5~30g、酒石酸钾钠2~10g、亚铁氰化钾0.1~3g、双氧水0.05~0.2mL、氢氧化钠9~11g、甲醛9~11mL，去离子水加至1L。

[产品应用]
    本品主要应用于硬质合 金钢制件表面化学镀铜。方法依次按照如下步骤进行:

    (1)采用碱洗液，对硬质合金钢制件实施除油、脱脂5~15min;

    (2)再采用酸洗活化液，对经除油脱脂的硬质合金钢制件实施活化处理10min;

    (3)将存放有配制好的所述镀铜液置入容器内，在温水浴中隔水加热至15~45°C，再保温0~5min，若室温在所述温度(15~45°C)范围内时，可以不用加热;

    (4)最后将硬质合金钢制件放入所述镀铜液中，采用通常的化学镀方法，实施镀铜处理10~40min，取出用去离子水冲洗，吹风机吹干后，用锡纸包裹备用。

[产品特性]
    本品的方法简单易行， 基本无环境污染，镀铜液可以重复使用，生产成本低廉;由于镀铜前作了碱洗除油脱脂和酸洗活化处理，不但省掉了传统镀铜方法的粗化、敏化等中间处理步骤，有效提高了生产率、降低了生产成本，而且硬质合金钢制件表面洁净度高，镀铜层附着力强，镀层厚度均匀性好，提高了制成品的质量。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
