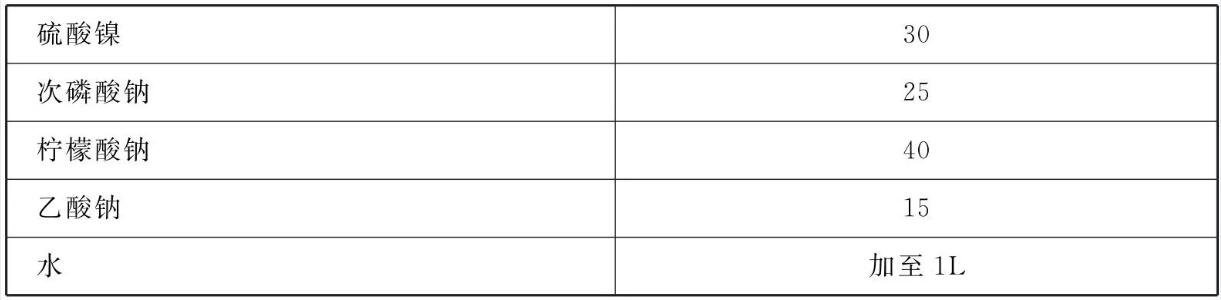

原料配比(g/L)
[制备方法]
将各组分溶于水，搅拌均匀，用酸或碱溶液调pH值为6.0~6.5，即可。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍29~31、次磷酸钠24~ 26、柠檬酸钠39~41、乙酸钠14~16、水加至1L。
[产品应用]
本品主要应用于化学镀镍。
金属表面化学镀镍方法，具体包括以下步骤:
(1)金属工件预处理:将金属工件进行除尘、脱脂、清洗及活化。
(2)化学镀镍溶液预处理:将化学镀镍溶液采用滤孔孔径为0.05 ~1μ m的过滤器进行过滤，得滤液。
(3)化学镀镍:将步骤(1)预处理后的待镀镍金属工件浸入经步骤(2)预处理的滤液中进行化学镀镍，得镀镍金属工件。
进一步，步骤(1)所述金属工件为深孔/槽金属表面;
进一步，步骤(3)中，将步骤(1)预处理后的待镀镍深孔金属工件浸入经步骤(2)预处理的滤液中，使所述滤液以0.3~ 1m/h缓慢地通过金属工件的全部表面，得镀镍金属工件;
进一步，步骤(3)中，所述滤液的温度为85~95°C;
进一步，步骤(3)中，所述滤液的pH值为6.0~6.5;
进一步，在化学镀镍的过程中可不断补加所述滤液。
[产品特性]
本品方法能保证在金属工件，尤其是含有深孔/槽的金属表面镀层厚度能够达到130μm以上，同时，该方法能防止金属工件表面因镍磷合金沉积在复杂金属表面的气蚀
现象，而且镀层均匀，表面光滑无毛刺等优点。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
