聚酰亚胺薄膜的化学镀铜液(1)

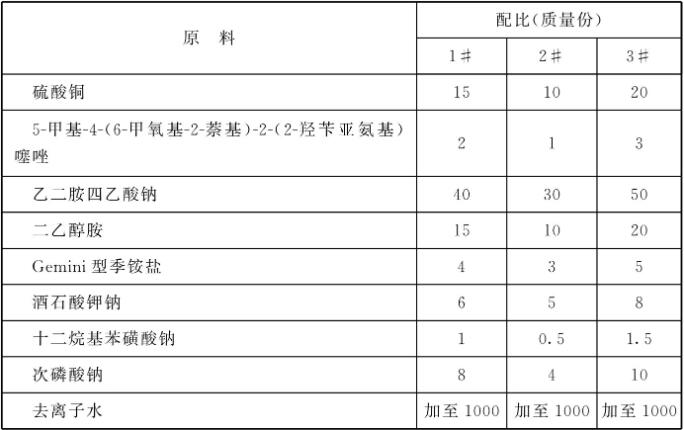

原料配比

制备方法

    将各原料按照配比混合在一 起，配制成1L的溶液。

原料配伍
    本品各组分质量份配比范围为:铜盐10~20、5-甲基-4- (6-甲氧基-2-萘基)-2-(2-羟苄亚氨基)噻唑1~3、乙二胺四乙酸钠30~50、醇胺10~20、Gemini型季铵盐3~5、酒石酸钾钠5~8、十二烷基苯磺酸钠0.5~ 1.5、次磷酸钠4~ 10,去离子水加至1000。

    本化学镀铜液的pH值为11~12。铜盐可以为硝酸铜、硫酸铜、氯化铜中的一种或几种混合。

    醇胺是碳原子数为2~6的一醇胺或二醇胺。可以是乙醇胺、丙醇胺、二2醇胺、二丙醇胺中的一种或几种。
    5-甲基-4-(6-甲氧基-2-萘基)-2-(2-羟苄亚氨基)噻唑的制备方法为:

    (1)取2.93g (0.01mol) 6-甲氧基-2-(2-溴丙酰基)萘、30mL乙醇、0.76g (0.01mol)硫脲，回流3h,用氨水调pH值为8~9，搅拌，过滤，干燥得浅黄色固体;

    (2)将1mmol的水杨醛溶于5mL无水乙醇中，室温搅拌下缓慢滴加1 mmol步骤(1) 制备的浅黄色固体的无水乙醇溶液，加毕，回流4h,冷却，抽滤，用无水乙醇重结晶，得5-甲基4-(6-甲氧基-2-萘基) -2- (2-羟苄亚氨基)噻唑。

    所述Gemini型季铵盐的制备方法为:

    (1)在250mL三口瓶中加入13.4g草酸钠、25.0g环氧氯丙烷及100mL无水乙醇，在搅拌条件下于50°C反应10h,反应完成后，将反应体系降至室温，过滤，除去反应生成的氯化钠。将滤液置于-20°C冰柜中24h，结晶，过滤，滤饼使用-20°C乙醇淋洗3次后置于50°C真空干燥箱中干燥24h得中间体;

    (2)在250mL三口瓶中加入10.1g步骤(1) 制备的中间体、24.9g+二烷基二 甲基胺盐酸盐及100mL无水乙醇，在搅拌条件下于50°C反应10h。反应完成后，将反应体系降至室温，过滤，除去反应生成的氯化钠，将滤液置于-20°C水柜中24h,结晶，过滤，滤饼使用小于5°C蒸馏水淋洗3次后置于50°C真空干燥箱中干燥24h,称重得Gemini型季铵盐表面活性剂。

产品应用
    本品主要用于聚酰亚胺薄 膜的表面镀铜。

    使用方法:将上述化学镀铜溶液升温至40°C，用氮气气向该化学镀铜液中鼓泡，将经过处理的聚酰亚胺薄膜在上述化学镀铜液中浸泡4h;将聚酰亚胺薄膜取出，用去离子水冲洗1min,然后采氨气鼓风4min,得到聚酰亚胺镀件。

产品特性

    (1)采用本产品提供的Gemini型季铵盐表面活性剂，可以降低镀层空隙率，更容易镀上铜层，且镀层均匀细致。络合剂用于与铜离子进行络合，乙二胺四乙酸钠的络合效果最好，可以很好地提高镀铜稳定性。稳定剂的加入可以减少化学镀铜液的自发分解、有效地提高化学镀铜液的稳定性，同时也可以调节镀覆速率，使铜沉积物发亮，明显提高镀层的质量。

    (2)本产品稳定、镀层质量好、环境污染小。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
