混合型非甲醛还原剂的化学镀铜液

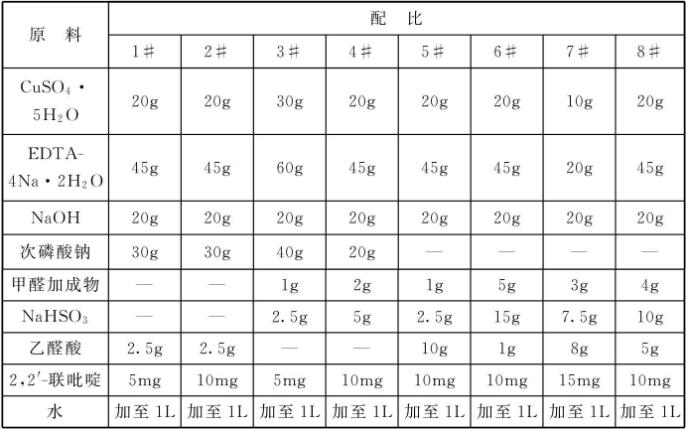

原料配比

制备方法

    将各组分溶于水，混合均匀即可。

原料配伍
    本品各组分配比范围为: CuSO₄ · 5H₂O 10 ~ 30g、EDTA-4Na · 2H₂O 20 ~ 60g、NaOH 18 ~ 22g、NaHSO₃0~ 15g、2，2'-联吡啶5 ~ 15mg、次磷酸钠20 ~ 40g、乙醛酸1~10g、甲醛加成物1~20g，水加至1L。

    (1)若还原剂由次磷酸盐和乙醛酸两种成分混合而成，它们在1L溶液中的用量分别是次磷酸钠20~40g、乙醛酸1~10g。

    (2)若还原剂由次磷酸盐和甲醛加成物两种成分混合而成，它们在1L溶液中的用量分别是次磷酸钠20 ~ 40g、甲醛加成物1 ~ 20g。

    (3)若还原剂由乙醛酸和甲醛加成物两种成分混合而成，它们在1L溶液中的用量是乙醛酸1~10g、 甲醛加成物1~20g。

    通过还原剂的混合使用，可以解决单一还原剂所存在的不足。如还原剂由次磷酸盐和乙醛酸两种成分混合而成，在没有金属催化剂的条件下，也可以有较高的沉积速率。又如还原剂由乙醛酸和甲醛加成物两种成分混合而成，不但可以减少单一使用乙醛酸作为还原剂的成本，且也加快了单一使用甲醛加成物作为还原剂的沉积速率。没有污染环境，克服了传统还原剂无法解决的弊病。

产品应用
    本品主要应用于化学镀铜。

    处理条件如下:采用摇摆浸泡和打气装置，处理温度40°C,化学镀铜时间20min, PH=13。

产品特性
    本品的还原剂采用至少两种非甲醛试剂混合而成， 无环境污染，沉淀速率快，铜沉积层纯度高，铜沉积致密(背光级别优良)性好，操作简单，成本低廉。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
