1.还原

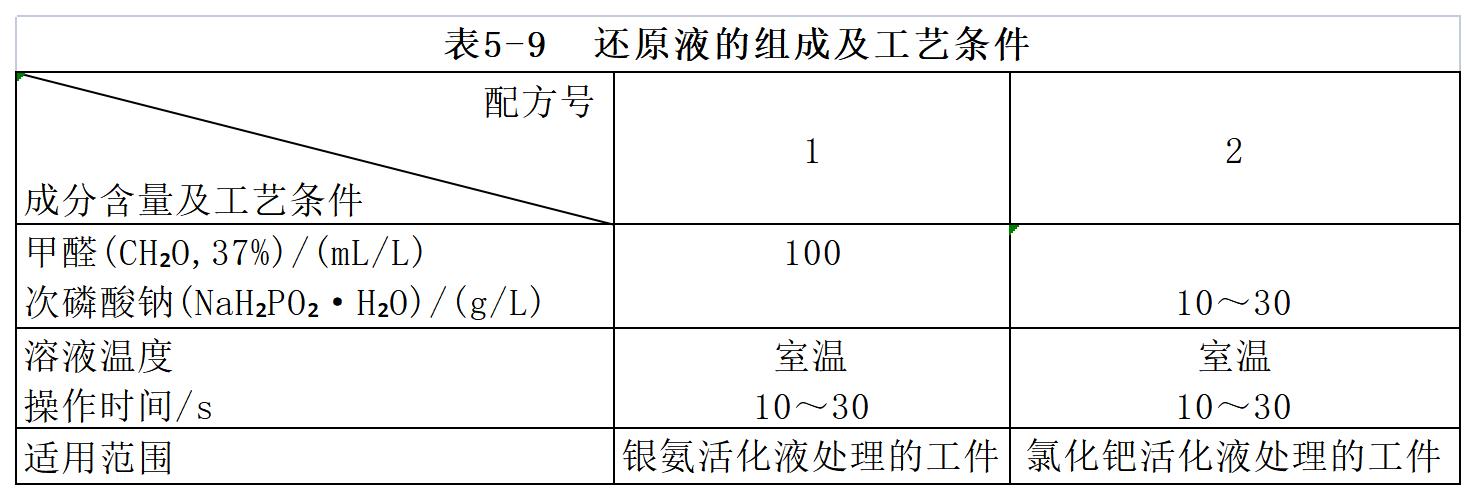

经离子型活化液处理后的塑料工件,要进行还原处理,使表面吸附的离子充分被还原,以提高表面的催化活性,加快化学镀沉积速度。同时还能除去残留在零件表面的活化液,防止将它带入化学镀液中引起溶液分解。表5-9所列为还原液的组成及工艺条件。
2、解胶

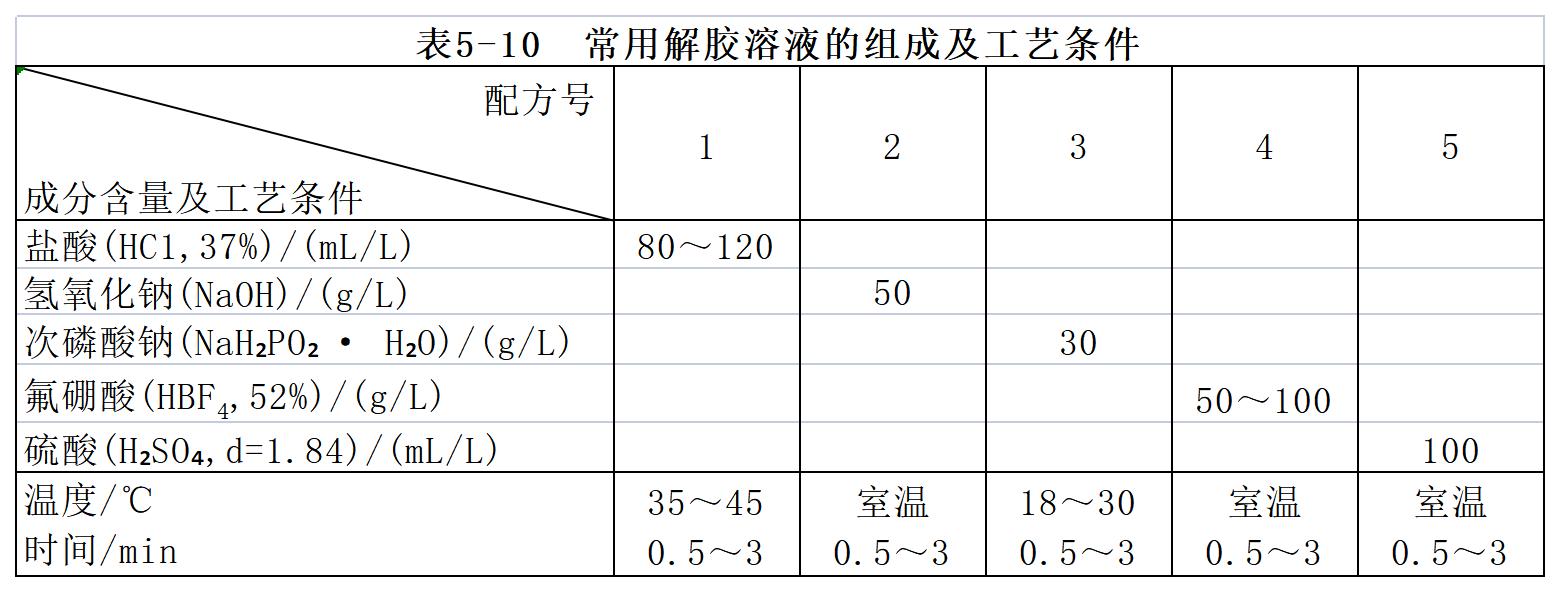

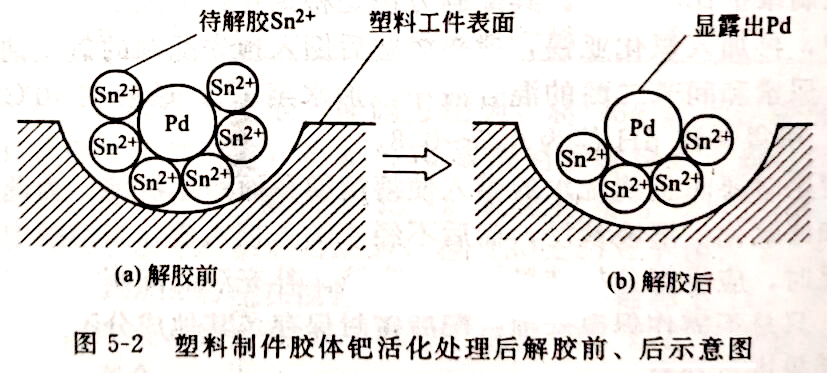

用胶体钯活化处理的制件,其表面上吸附的是一层胶态的钯微粒(以原子态钯为中心的胶团),这种微粒无催化作用,不能成为化学镀金属的结晶中心,必须将钯粒子周围的二价锡离子水解胶层除去,露出具有催化活性的金属钯微粒,这一处理过程叫解胶。图5-2为塑料制件胶体钯活化处理后解胶前、后示意图。常用解胶溶液的组成及工艺条件见表5-10。
配方1解胶效果好,应用普遍。配方2易产生沉淀物,使镀层粗糙,但对各种塑料适应性强。配方5也会产生沉淀,应定期过滤。
经过上述方法处理后的塑料制品表面应呈均匀的浅褐色,否则说明处理不良,应返工重新处理,以保证镀层质量。
本文转载自《电镀前处理与后处理》编著 李异
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
