挂具的绝缘及所用材料

在电镀中为了保护挂具免遭各种溶液的腐蚀，减少电能消耗以 及保护挂具，延长其使用寿命，要对挂具的非导电部位进行绝缘处理。

（一）挂具的绝缘材料

    选择和使用挂具的绝缘材料时，必须注意以下几个问题。

    ①材料的电绝缘性能良好，不导电。

    ②耐腐蚀性能好，能耐镀液及电镀过程的各种溶液、洗液的浸蚀，性能稳定。

    ③机械物理性能好，耐磨，耐冲击，有韧性，有弹性，不起泡，不开裂，不透水。

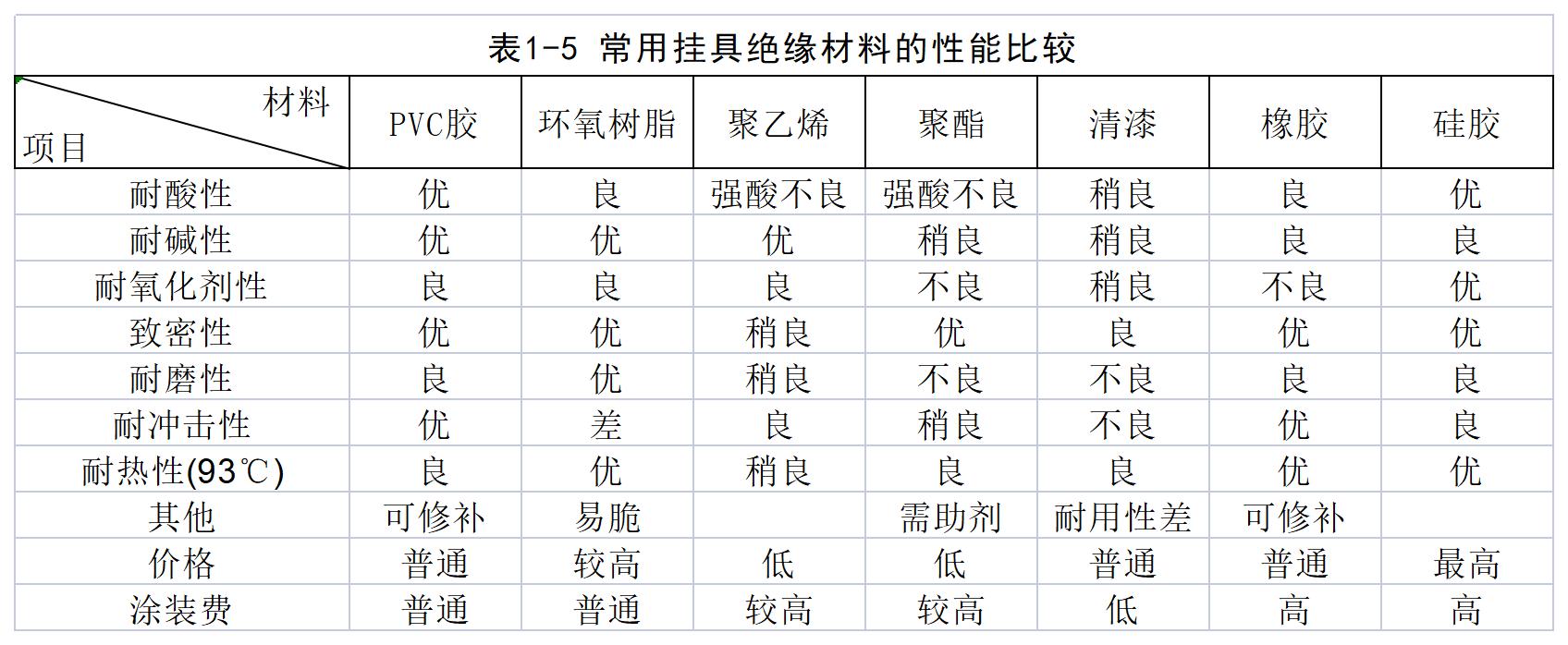

    ④黏结性能好，能与金属材料牢固结合，不脱落。但在一定条件下可退除。表1-5所列为常用绝缘材料的性能比较。

（二）挂具绝缘的处理方法

    挂具绝缘的处理方法主要有浸渍法、喷涂法、涂刷法、包贴法以及包扎法等，只要能达到绝缘的目的和要求，都可以使用。其中以浸渍法、包贴法用得较多，也较容易施工且经济便宜。

    1．浸涂法

    将挂具进行脱脂除油、除锈等处理，并清洁表面后进行干燥。然后在保持洁净的挂具绝缘部位，浸渍涂刷或喷涂防蚀绝缘涂料。涂料的加工次数和厚度可根据使用情况需要而定。挂钩上需要和零料，待涂层干燥后再将预先涂的蜡或涂料用小刀等工具剥除，以便恢复它的金属接触点。

    2．包贴法

    在绝缘部位上，也可用聚乙烯。塑料管套在绝缘部位上，两端可用漆或胶密封，以避免液体从缝隙间渗透，影响它的绝缘性能。用塑胶带缠绕时，胶带与胶带或与金属表面之间也可能有小空隙，在使用过程中，包扎部位往往有残留镀液。对此，在包扎完毕后可以在表面补上一层耐蚀漆膜，增加其防渗防蚀性能。

    常用的绝缘材料除表1-5所列内容以外，还有其他的材料，如过氯乙烯、聚苯乙烯及聚四氟乙烯生料带等，可根据实际需要及情况选用。另外，市场也有专门出售电镀挂具绝缘防腐涂料的产品，可以根据产品使用说明书的指导采购选用。

本文转载自《电镀前处理与后处理》编著    李异
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
