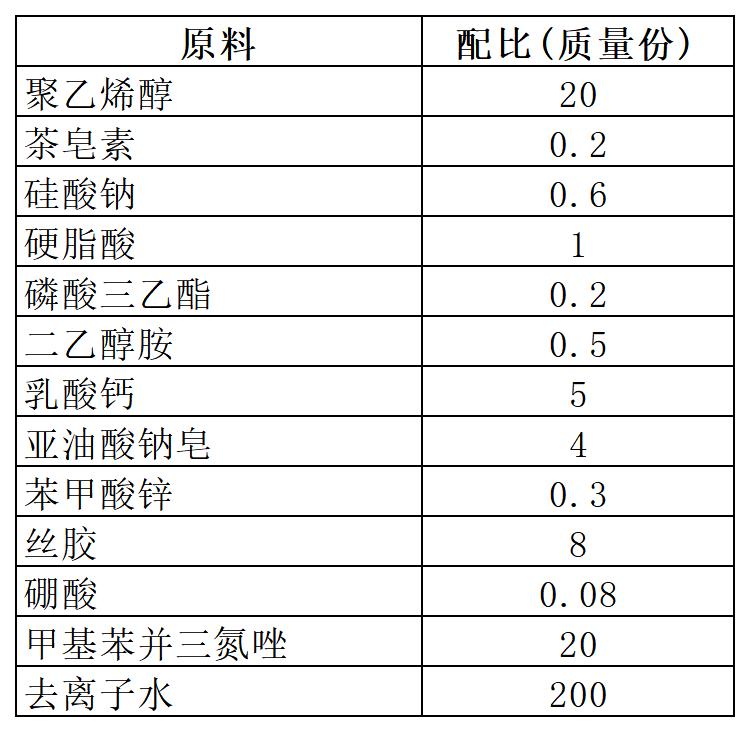

[原料配比]
[制备方法]
（1）将茶皂素、丝胶混合，加入上述去离子水质量的40％～50％，搅拌均匀后加入聚乙烯醇、硼酸，65～70℃下保温搅拌50～60min，得丝胶乳液；
（2）取上述硅酸钠质量的20％～30％，加入剩余去离子水质量的50％～60％，搅拌均匀后加人甲基苯并三氮唑，加热到60～70℃，得缓蚀碱液；
（3）将剩余的硅酸钠与剩余的去离子水混合，搅拌均匀，加入硬脂酸、二乙醇胺，70～80℃下保温搅拌10～20min，加入亚油酸钠皂、苯甲酸锌，继续保温搅拌3～5min，得极压抗磨剂；
（4）将上述缓蚀碱液、丝胶乳液混合，搅拌均匀后加入极压抗磨剂，400～500r／min搅拌分散10～14min，得缓蚀抗磨液；
（5）将上述缓蚀抗磨液与剩余原料混合，700～800r／min搅拌分散20～30min， 即得所述金属表面处理剂。
[产品应用]
本品是一种稳定金属表面处理剂。
[产品特性]
本品将水溶性高分子聚乙烯醇与丝胶混合，通过硼酸改性，可以提 高共混膜的抗张强度和热稳定性；加入以甲基苯并三氮唑为主料的缓蚀碱液，可以 使得吸附在金属表面的膜更加均匀稳定，保护金属材料免受大气及水中有害介质的 腐蚀，起到更好的缓蚀效果；将硬脂酸、二乙醇胺与硅酸钠的水溶液反应，然后与 亚油酸钠皂、苯甲酸锌混合，具有良好的极压抗磨性和稳定性。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
