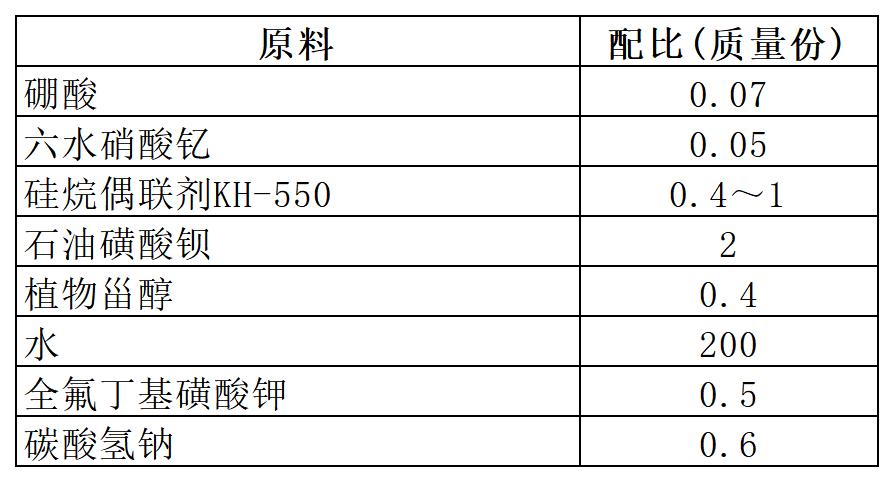

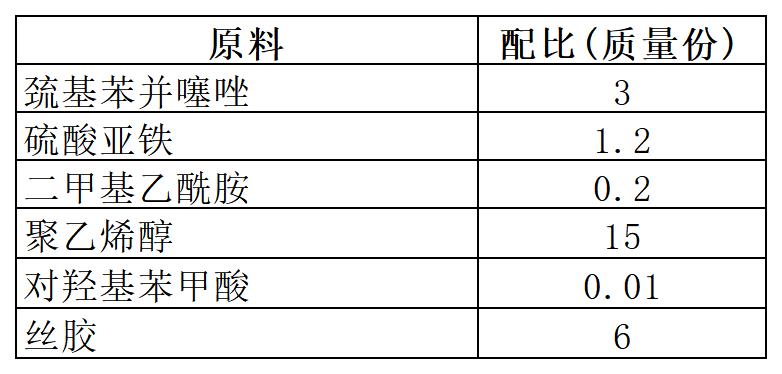

[原料配比]
[制备方法]
（1）将全氟丁基磺酸钾、丝胶、对羟基苯甲酸混合，搅拌均匀，加入水质量的30％～40％，搅拌均匀后加入硅烷偶联剂KH—550、六水硝酸钇，600～1000r／min搅拌分散10～20min，加入聚乙烯醇、硼酸，65～70℃下保温搅拌50～60min，得丝胶乳液；
（2）取剩余水质量的50％～60％，加入碳酸氢钠，搅拌均匀后加入石油磺酸钡、植物甾醇，60～80℃下保温搅拌6～10min；
（3）将巯基苯并噻唑、硫酸亚铁混合加入剩余的水中，60～100r／min搅拌分散5~10min;
（4）将上述处理后的各原料与剩余原料混合，800～1000r／min搅拌分散30～40min，即得所述金属表面处理剂。
[产品应用]
本品是一种铜及铜合金专用金属表面处理剂。
[产品特性]
本品将水溶性高分子聚乙烯醇、丝胶混合，再通过硅烷化处理，硅烷水解后可以在金属表面形成吸附型膜层，从而隔绝环境中的水分子和氧分子，起到防护作用；然后通过硼酸改性可以提高共混膜的抗张强度和热稳定性；而加入的稀土金属离子会与金属基材表面发生吸氧腐蚀，产生的OH—配合生成不溶性配合物；该配合物会进一步脱水形成氧化物沉淀到基材表面，减缓腐蚀的电极反应；巯基苯并噻唑、硫酸亚铁混合使用，可以提高对铜和铜合金的保护，起到更好的缓蚀效果。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
