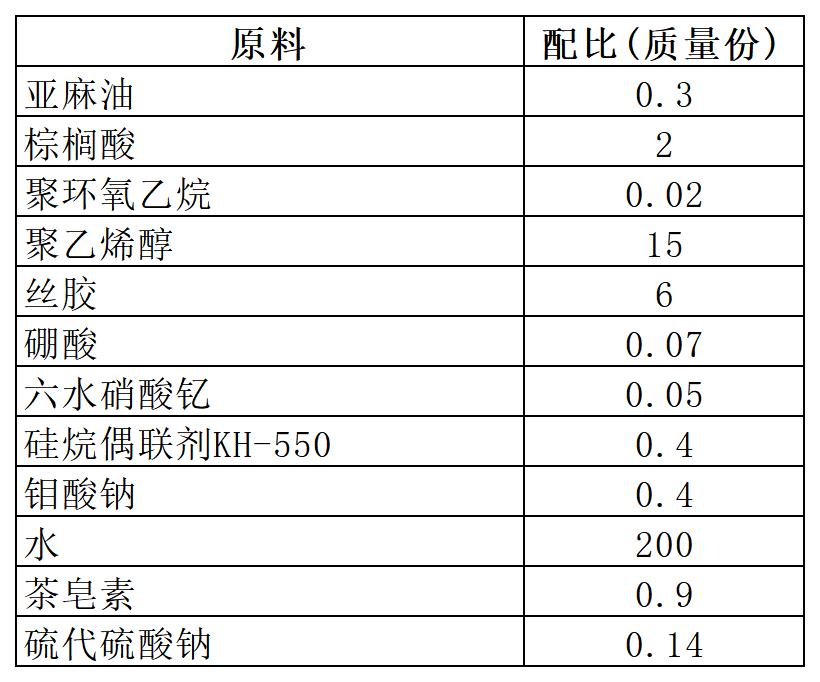

[原料配比]
[制备方法]
(1)将茶皂素、丝胶混合,搅拌均匀,加入水质量的30%~40%,搅拌均匀后加入硅烷偶联剂KH—550、六水硝酸钇,600~1000r/min搅拌分散10~20min,加入聚乙烯醇质量的80%~90%、硼酸,65~70℃下保温搅拌50~60min,得丝胶乳液;
(2)取钼酸钠,加入24~30倍的水,搅拌均匀后加入亚麻油,70~80℃下保温搅拌20~30min,得润滑油;
(3)将棕榈酸与剩余的聚乙烯醇混合,加热到60~70℃,保温搅拌3~5min,加入硫代硫酸钠、剩余的水,搅拌至常温,加入聚环氧乙烷,60~70r/min搅拌分散5~8min,加入上述润滑油,200~300r/min搅拌分散10~20min,得改性脂肪酸润滑液;
(4)将上述处理后的各原料混合,800~1000r/min搅拌分散30~40min,即得所述金属表面处理剂。
[产品应用]
本品是一种润滑型金属表面处理剂。
[产品特性]
(1)本品将水溶性高分子聚乙烯醇、丝胶混合,再通过硅烷化处理,硅烷水解后可以在金属表面形成吸附型膜层,从而隔绝环境中的水分子和氧分子,起到防护作用;然后通过硼酸改性,可以提高共混膜的抗张强度和热稳定性;而加入的稀土金属离子会与金属基材表面发生吸氧腐蚀,产生的OH—配合生成不溶性配合物;该配合物会进一步脱水形成氧化物,沉淀到基材表面,减缓腐蚀的电极反应;
(2)本品加入的改性脂肪酸润滑液具有良好的防锈润滑性,与各原料相容性好,不会出现沉淀、分层现象。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
