乳化柔韧金属表面处理剂

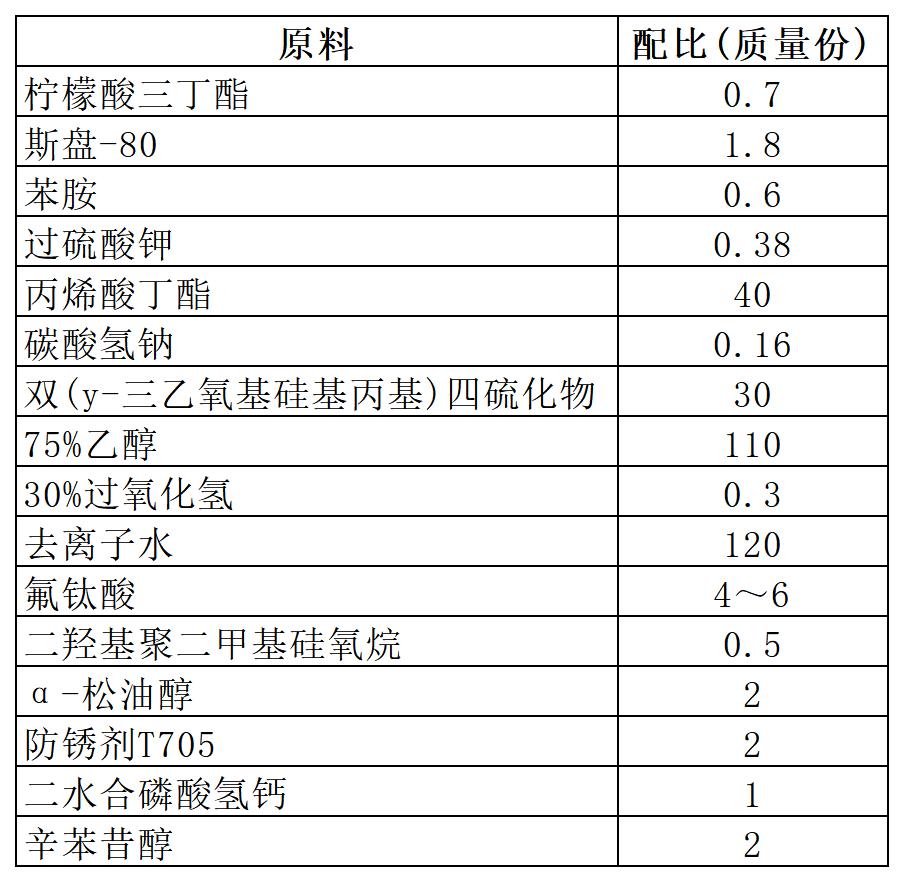

[原料配比]

[制备方法]

（1）取过硫酸钾质量的40％～50％、斯盘—80质量的80％～90％，与碳酸氢钠混合，加入去离子水质量的70％～75％，搅拌均匀，得引发剂乳液；

（2）取剩余去离子水质量的30％～36％，加入辛苯昔醇，搅拌均匀后加入柠檬酸三丁酯、防锈剂T705，在50～60℃下保温搅拌8～10min，得防锈脂；

（3）取上述引发剂乳液质量的45％～50％，升高温度到80～86℃，滴加剩余的引发剂乳液与丙烯酸丁酯的混合液，滴加完毕后加入上述防锈脂，60～100r／min搅拌10～20min，保温反应1～2h，得丙烯酸酯胶液；

（4）取剩余去离子水质量的50％～60％，加入二水合磷酸氢钙，搅拌均匀后加入α—松油醇、剩余的斯盘—80，搅拌均匀，得乳化钙；

（5）将剩余的过硫酸钾加入剩余的去离子水中，搅拌均匀，得引发剂溶液；

（6）取70％～75％乙醇，加入双（γ—三乙氧基硅基丙基）四硫化物、二羟基聚二甲基硅氧烷，调节pH值为3～4，加入氟钛酸、30％过氧化氢，搅拌反应6～7h，得氟化硅烷；

（7）将苯胺、乳化钙、丙烯酸酯胶液混合，搅拌均匀，滴加引发剂溶液，滴加完毕后在10～15℃下反应8～10h，送入65～70℃的水浴中，加入氟化硅烷，保温搅拌反应1～2h，得硅烷化丙烯酸—苯胺共聚乳液；

（8）将上述硅烷化丙烯酸—苯胺共聚乳液混合，800～1000r／min搅拌40～50min，得所述乳化柔韧金属表面处理剂。

[产品应用]
    本品是一种乳化柔韧金属表面处理剂。
[产品特性]

（1）本品的丙烯酸酯胶液粒子表面含有大量的羧基，将苯胺加入丙烯酸酯胶液中，苯胺单体首先扩散到胶束内部，然后与羧基发生掺杂，随后在氧化剂的作用下，苯胺在乳胶粒子表面发生聚合反应，增大了聚苯胺涂层对水的接触角，提高了附着力和耐水性；该涂层可以通过电子转移作用和氧化还原作用，使金属表面钝化，产生保护作用；而经硅烷化改性的氟钛酸，引入的无机组分Ti＋在加热固化过程中形成TiO2颗粒，均匀地填充在硅烷膜的空隙中，使整个膜层更加均匀致密，能有效抑制膜层表面的微电化学反应，从而耐腐蚀性能得到很大提高；

（2）本品经过涂覆后，可以形成柔韧的涂膜，稳定性强，抗擦拭性好。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
