平整耐擦拭金属表面处理剂

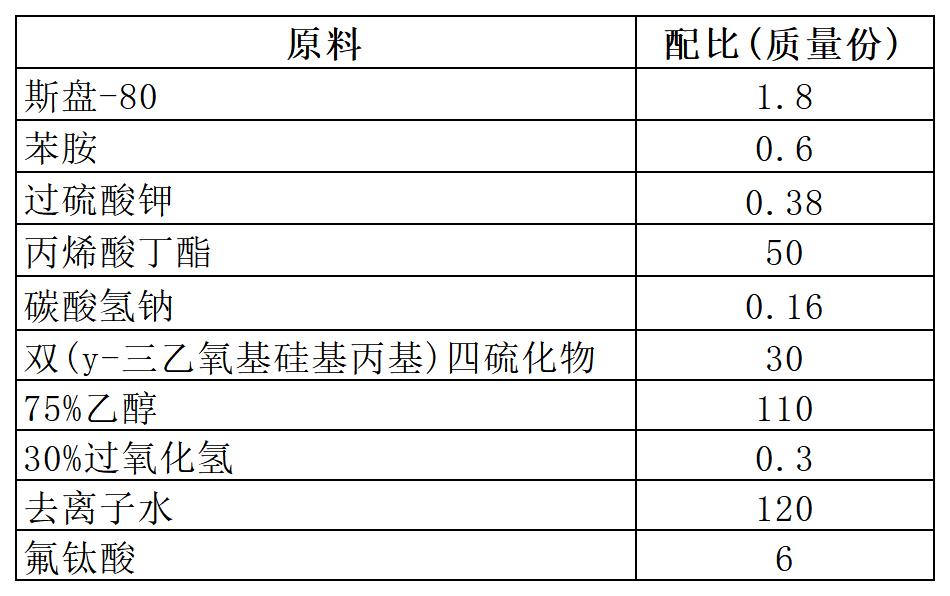

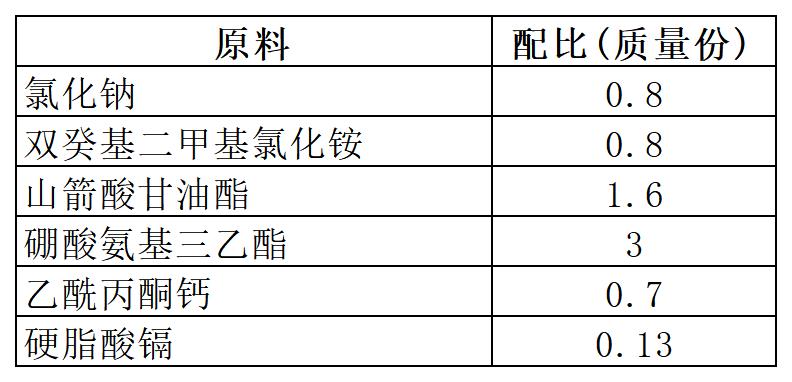

[原料配比]


[制备方法]

（1）取过硫酸钾质量的40％～50％、斯盘—80质量的80％～90％，与碳酸氢钠混合，加入去离子水质量的70％～75％，搅拌均匀，得引发剂乳液；

（2）取剩余去离子水质量的30％～40％，加入双癸基二甲基氯化铵，搅拌均匀后加入硼酸氨基三乙酯，在76～80℃下保温搅拌3～5min，加入硬脂酸镉、氯化钠，搅拌至常温，得酯化乳液；

（3）取剩余去离子水质量的50％～60％，加入剩余的斯盘—80，搅拌均匀后加入乙酰丙酮钙、山嵛酸甘油酯，升高温度到60～70℃，加入丙烯酸丁酯质量的10％～15％，保温搅拌30～40min，得改性丙烯酸丁酯；

（4）取上述引发剂乳液质量的50％～55％，与剩余的丙烯酸丁酯混合，搅拌均匀，为滴加液；

（5）将剩余的引发剂乳液加热到80～86℃，加入改性丙烯酸丁酯，搅拌均匀，滴加上述滴加液，滴加完毕后加入酯化乳液，200～300r／min搅拌10～20min，保温反应1～2h，得丙烯酸酯胶液；

（6）将剩余的过硫酸钾加入剩余的去离子水中，搅拌均匀，得引发剂溶液；

（7）取70％～75％乙醇，加入双（γ—三乙氧基硅基丙基）四硫化物，调节pH值为3～4，加入氟钛酸、30％过氧化氢，搅拌反应6～7h，得氟化硅烷；

（8）将苯胺、丙烯酸酯胶液混合，搅拌均匀，滴加引发剂溶液，滴加完毕后在10～15℃下反应8～10h，送入65～70℃的水浴中，加入氟化硅烷，保温搅拌反应1～2h，得硅烷化丙烯酸—苯胺共聚乳液；

（9）将上述硅烷化丙烯酸—苯胺共聚乳液混合，800～1000r／min搅拌4050min，得所述平整耐擦拭金属表面处理剂。

[产品应用]
    本品是一种平整耐擦拭金属表面处理剂。
[产品特性]

（1）本品的丙烯酸酯胶液粒子表面含有大量的羧基，将苯胺加入丙烯酸酯胶液中，苯胺单体首先扩散到胶束内部，然后与羧基发生掺杂，随后在氧化剂的作用下，苯胺在乳胶粒子表面发生聚合反应，增大了聚苯胺涂层对水的接触角，提高了附着生保护作用；而经硅烷化改性的氟钛酸，引入的无机组分Ti^4＋在加热固化过程中形制膜层表面的微电化学反应，从而耐腐蚀性能得到很大提高；

（2）本品形成的涂膜均匀、平整，稳定性强，抗性高，耐擦拭性强，抗剥离、抗脱落性强。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
