多功能金属表面处理剂（2）

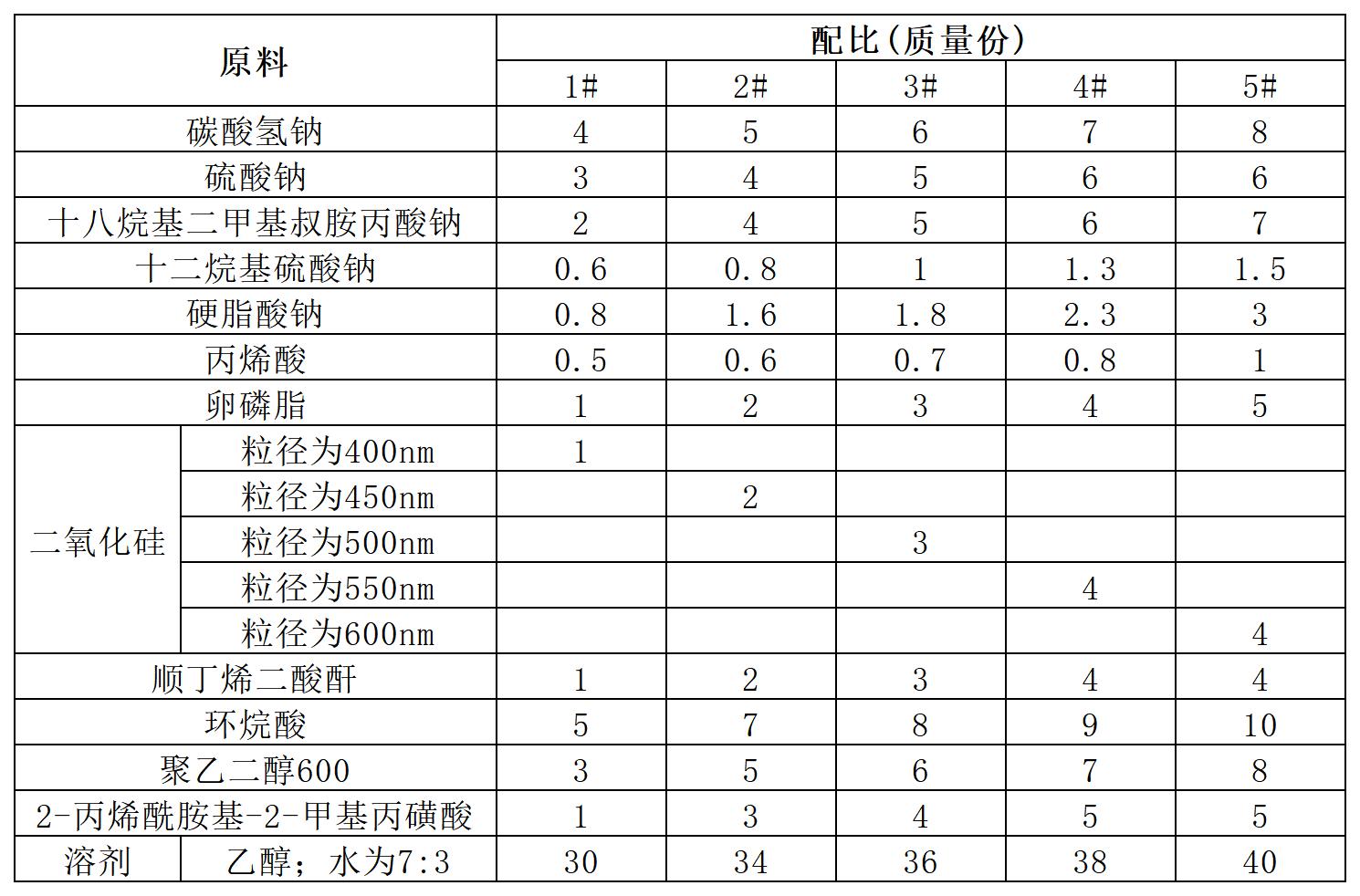

[原料配比]
[制备方法]

（1）按照质量份称取各组分。

（2）将碳酸氢钠、硫酸钠、十八烷基二甲基叔胺丙酸钠、十二烷基硫酸钠、硬为搅拌速度80～100r／min，搅拌温度30～40℃，搅拌时间20～30min。

（3）将卵磷脂、顺丁烯二酸酐、聚乙二醇和2—丙烯酰胺基—2—甲基丙磺酸加入混合物一中，加热回流溶剂，回流30～50min，得到混合物二；加热回流可以在搅拌的状态下进行，搅拌速度可以为50～60r／min。

（4）将丙烯酸和环烷酸加入混合物二中，加热至40～50℃，在真空度为0.04～0.08MPa、惰性气体保护的条件下搅拌50～100min，降至室温，得到多功能金属表面处理剂。惰性气体可以为氮气或氩气。搅拌速度可以为70～80r／min。

[产品应用]
    本品是一种多功能金属表面处理剂。
[产品特性]

（1）本品经过特殊的组分间的相互组合及相互作用，加强了产品的去污防污以及除锈防锈的作用，并且能够长时间发挥预防效果。在制备过程中，经过溶剂的回流反应，使得2—丙烯酰胺基—2—甲基丙磺酸和顺丁烯二酸酐发生互侵，能够在除油除锈过程中迅速侵入油污或锈蚀中，加速油污或锈蚀脱离金属；而卵磷脂可以起到润湿成膜作用；丙烯酸和环烷酸相互作用起到除锈作用；十二烷基硫酸钠与硬脂酸钠起到了很好的溶解分散油污和锈蚀物的作用；各组分间相互协同作用，使得能够迅速渗透瓦解油污与锈蚀，同时能够起到抛光剂的作用，达到优异的效果。

（2）本品可以快速地去除金属表面的油污以及锈迹，不需要通过外加条件，只需要将金属工件浸入配好的处理液中；其中锈迹完全去除时间达到了12min以内，油污完全去除时间达到了5min以内，除油除锈效果持续时间达到了152d以上，可以有效防止金属被二次污染，起到了很好的防锈与防污作用。

（3）本品可以作为金属抛光剂使用，对金属表面进行抛光后，反射率达到了89％以上，并在抛光面表面镀上了一层光亮的保护膜，可以增强金属表面的光泽度，同时保护金属免受锈蚀以及污染。抛光后表面平滑、无划痕，可以达到非常好的抛光效果。

（4）本品具有除锈、防锈、除油的作用，能够迅速地去除金属表面的油污、锈迹，并且可以很好地防止锈迹再生，同时本品还可以作为抛光液使用，通过抛光工序提高金属表面的光泽。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
