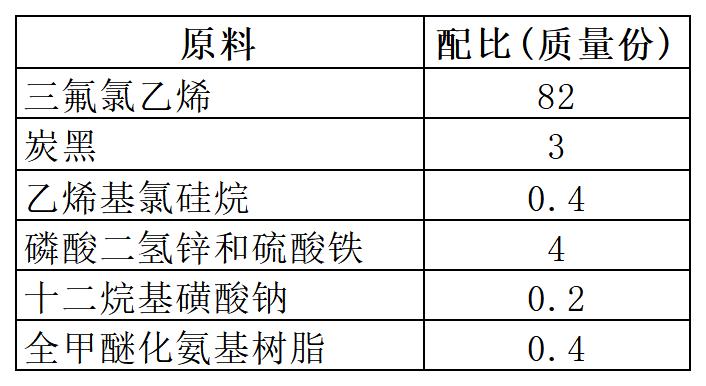

[原料配比]
[制备方法]
将原料混合即为发黑剂。
[产品应用]
本品主要应用于镀锌铬膜的发黑处理。
使用方法：使用时将锌铬膜发黑剂与水按照1：6的比例配制，发黑液温度为50～70℃，发黑时间17s，零件预热温度320℃，成膜后烘干温度180℃，成膜后烘干时间12min。膜层厚度为1～2μm。
[产品特性]
本品处理的黑化层是一层含有氟化树脂的膜层，膜层外观黑亮、均匀，避免了传统涂漆工艺露白现象；摩擦系数稳定（黑化工艺的摩擦系数分布在0.16～0.20）；耐潮湿性能在锌铬膜的基础上有很大提高；通过添加硅烷基偶联剂和氟碳树脂的配合使用，膜层的耐高温性能得到改善（能耐500℃高温）；耐盐雾试验达到600h以上。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
