铝合金表面非晶态复合钝化膜的处理液

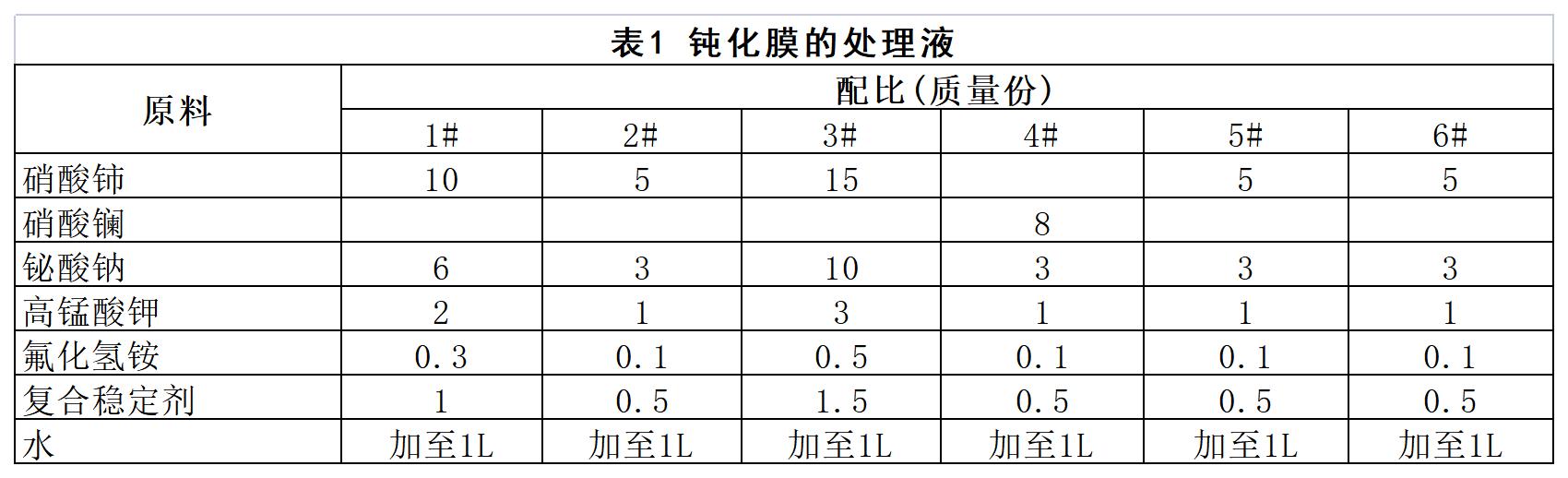

[原料配比]

[制备方法]

    将含缓蚀阴离子稀土盐、催化剂型复合氧化剂、辅助氧化剂、缓冲型成膜促进剂和复合稳定剂溶解在水中，再调节溶液的pH值为1.8～2.6。

[原料介绍]

    所述含缓蚀阴离子稀土盐为硝酸铈或硝酸镧；

    所述缓冲型成膜促进剂为氟化氢铵、氟化氢钠、氟化氢钾、氟化钠、氟化钾或氟化铵中的一种或两种的混合物；

    所述催化剂型复合氧化剂为铋酸钠或铋酸钾；所述辅助氧化剂为高锰酸盐或高氯酸盐；

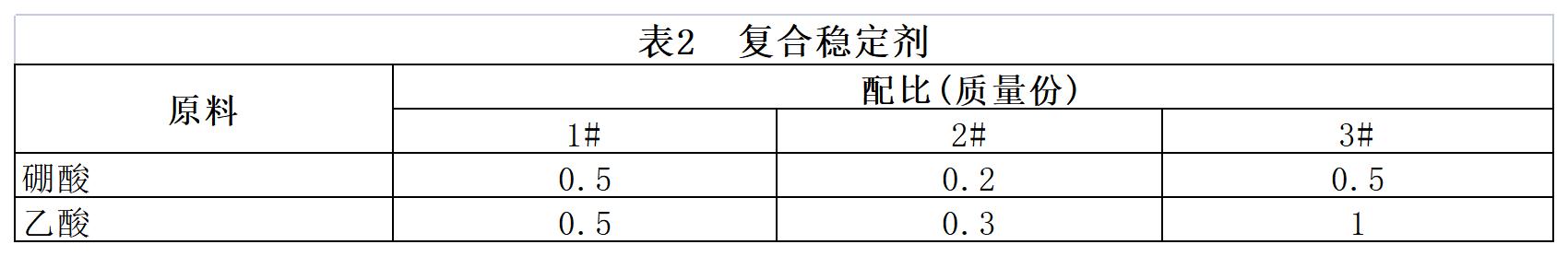

    所述复合稳定剂为乙酸、柠檬酸或单宁酸中一种与硼酸或硼酸钠的混合物。
[产品应用]
    本品主要应用于铝合金腐蚀与防护。

    本品在制备铝合金表面非晶态复合钝化膜中的应用，包括以下步骤：
（1）将铝合金表面打磨光滑；铝合金表面除油、酸洗；

（2）将铝合金置入混合酸溶液1～5min后，去离子水冲洗，所述混合酸溶液中各成分的浓度为：H₂SO₄30％～50％，H₃PO₄5％～20％，HF1％～5％，其余为水；

（3）将铝合金置于本品中，2～5min后，在铝合金表面形成金黄色耐蚀膜。
[产品特性]

（1）本品配方及工艺简单，无需额外添加辅助氧化剂、缓蚀剂、润湿剂和pH缓冲调节剂，使得配方成分简单，影响因素易于控制；

（2）本品无需加热，室温下即可快速成膜，成膜时间为2～5min；

（3）可获得金黄色非晶态钝化膜层，有利于在线判断，膜层表面致密，无明显裂纹缺陷，耐腐蚀性能高，与基体结合性能良好；

（4）溶液中含自缓冲和循环氧化的物质，可保证溶液较长时期使用不老化，处理液稳定性高，可保证使用时间1个月；

（5）膜层不含铬和有机物质，处理过程无污染物质排放，属于环境友好型技术，可替代铬酸盐处理工艺。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
