铝合金表面黄色钝化膜的处理液

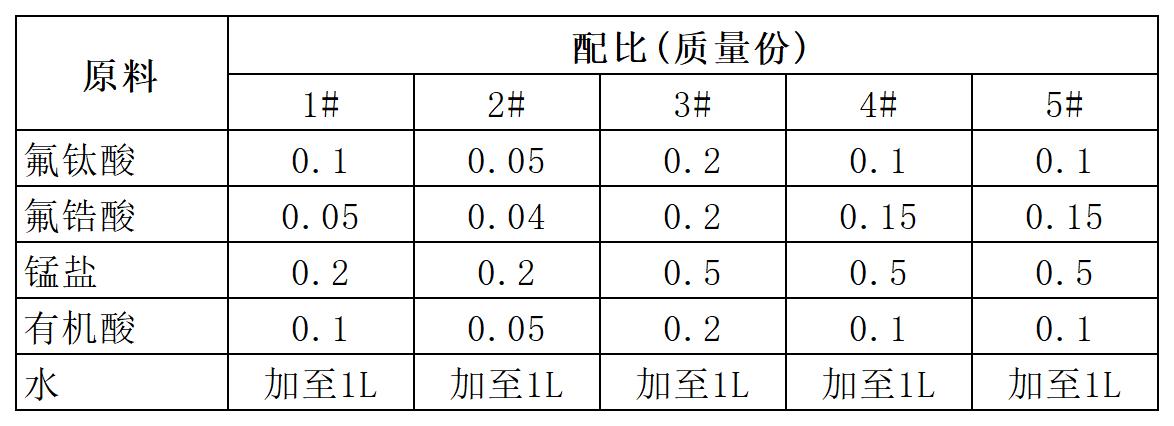

[原料配比]

[制备方法]

    将氟钛酸、氟锆酸、锰盐、有机酸溶于水，调节溶液pH值为2.8，加水至处理液体积为1L。处理液配制好后，在100～150r／min的搅拌速度下，搅拌2~6min。

[原料介绍]

    所述锰盐选自硫酸锰、氯化锰或磷酸锰中的一种。所述有机酸选自单宁酸或柠檬酸中的一种。

    本处理液的pH值为2.0～3.0。

    本品制备铝合金表面含Ti／Zr黄色钝化膜的方法，包括如下步骤：
（1）将铝合金表面打磨至1000＃，依次进行碱洗和酸处理；

（2）经步骤（1）处理过的铝合金置于本处理液中，在15～35℃浸渍5～30min，即在铝合金表面得到含Ti／Zr的黄色钝化膜。

    所述碱洗为将铝合金置于45～55℃的碱性溶液中，浸渍1～3min，碱性溶液的组成为氢氧化钠和无水碳酸钠，其中氢氧化钠40～50g／L，无水碳酸钠3～5g／L。

    所述酸处理为将铝合金置于25～35℃混合酸溶液中，浸渍1～2min，混合酸溶液的组成为硝酸10％、磷酸2.5％和硫酸1.5％～2％。

[产品应用]
    本品主要应用于多种系列铝合金的表面转化处理。
[产品特性]

（1）本品转化处理涂层与基体结合强度高、防护性能优异，操作简单，涂层中不含对环境和人体有害的六价或三价铬。未经处理的6063铝合金腐蚀电流密度为6.781μA／c㎡，钝化区域ΔE为0mV；经本品处理的6063铝合金腐蚀电流密度最低可降至0.224μA／c㎡，为未涂层合金的1／30，耐腐蚀性能提高30倍。

（2）本品所获涂层呈淡黄色、颜色均匀，易于在线判断成膜质量。
（3）成膜温度为15～35℃，在常温下进行，不需加热。

（4）处理液稳定，在开放的大气环境中无沉淀产生。

（5）由于处理液中含有有机酸，增强了膜的致密性。随着有机酸的加入，转化膜的颜色得到改善，黄色更直观，而且也有利于转化膜耐蚀性能的提高。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
