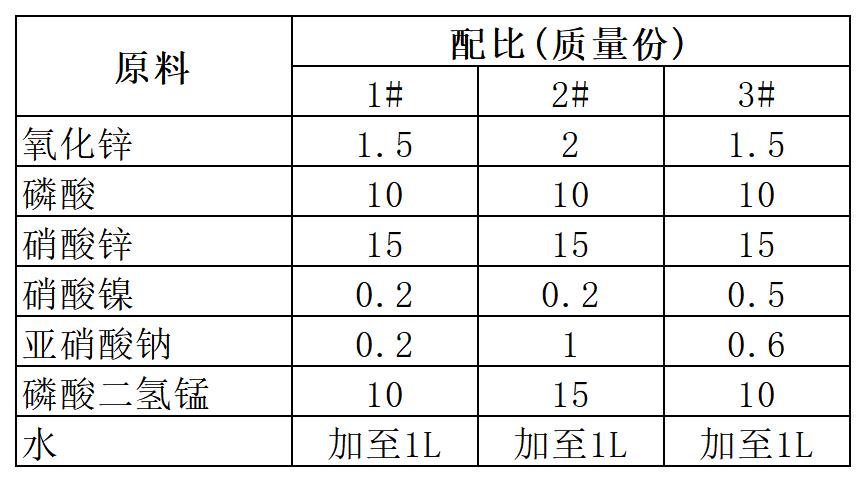

[原料配比]
[制备方法]
先将各组分分别用少量水溶解，然后混合稀释至1L，并用氢氧化钠调整pH值为0.5～3之间，即得本品磷化溶液。
[产品应用]
本品主要应用于铁件磷化处理工艺。本品的铁件磷化处理工艺包括以下步骤：
（1）主脱脂，将铁件样品浸渍于脱脂溶液中处理；
（2）副脱脂，将经上述处理后的铁件样品放入脱脂溶液中进行处理，取出该铁件再进行浸泡水洗及喷淋水洗，进行清洁；
（3）表面调整，为达到更好的磷化效果，将成分主要为胶体磷酸钛的溶液对该铁件样品进行喷淋，对磷化前的铁件样品进行表面调整，使其表面附着一层活性颗粒；
（4）磷化处理，将经上述步骤处理后的铁件样品浸渍于本铁件磷化溶液中，经处理后进行浸泡水洗及喷淋水洗清洁；
（5）烘烤，将经磷化处理过的铁件样品进行干燥处理。
较佳地，本品还提供了一种铁件磷化溶液及其处理工艺，其中，上述磷化处理需在室温下处理4min，且上述主脱脂步骤中所用的脱脂溶液碱度点数为3.0，而副脱脂步骤中所用的脱脂溶液碱度点数为3.5。
[产品特性]
本品所采用的铁件磷化溶液及其处理工艺，在常温下磷化，能源消工艺简单，操控方便，且对环境不产生污染，工序间防锈性能较优。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
