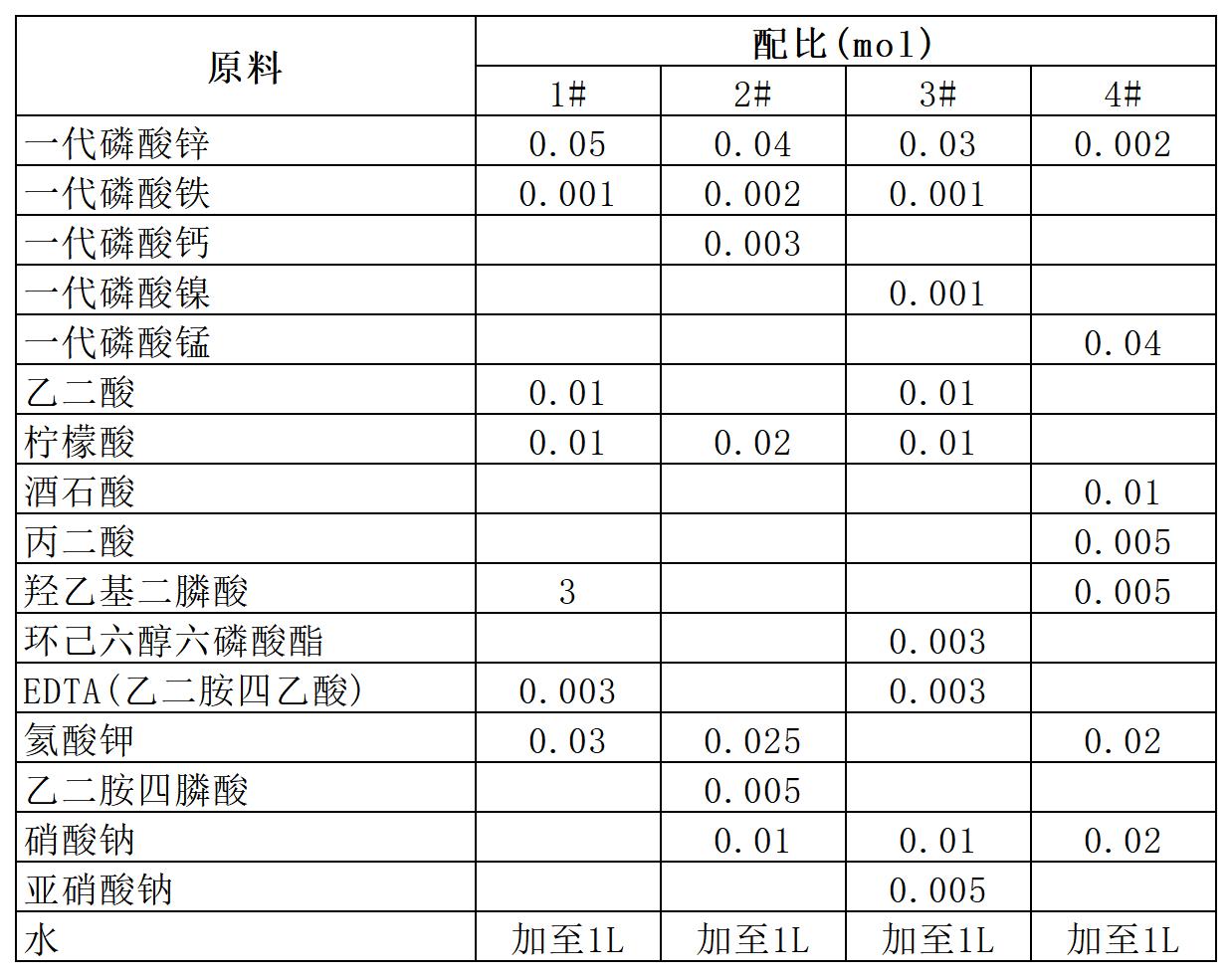

[原料配比]
[制备方法]
将原料与水混合搅拌均匀，用氢氧化钠作为中和剂将其游离酸度调至1.0点，在室温20℃±10℃下，将表面经过脱脂、水洗和除锈的钢制品或锌制品浸入以上磷化液中，经过3～8min，或用以上溶液喷淋2～5min，即能在制品表面形成非晶态磷化膜。
[产品应用]
本品主要应用于金属磷化。
[产品特性]
（1）由于本品采用了磷酸盐、非晶态磷化成膜催化剂，氧化剂、中和剂按比例作为组分组成磷化液，故它能有效地获得孔隙率较低的磷化膜（低于晶态磷化膜和通常的含钼、钨化合物的非晶态磷化膜），对钢和锌（包括热镀锌）制品涂料的附着力较好（优于通常的含钼、钨化合物的非晶态磷化膜）。
（2）由于本品未使用价格较高、资源稀缺的钼或钨化合物，故成本较低（约为晶态磷化膜成本的55％、通常的含钼、钨化合物的非晶态磷化膜成本的42％）。
（3）由于本品磷化前不需表调，磷化后不需钝化封孔，故生产简便。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
