防锈磷化液

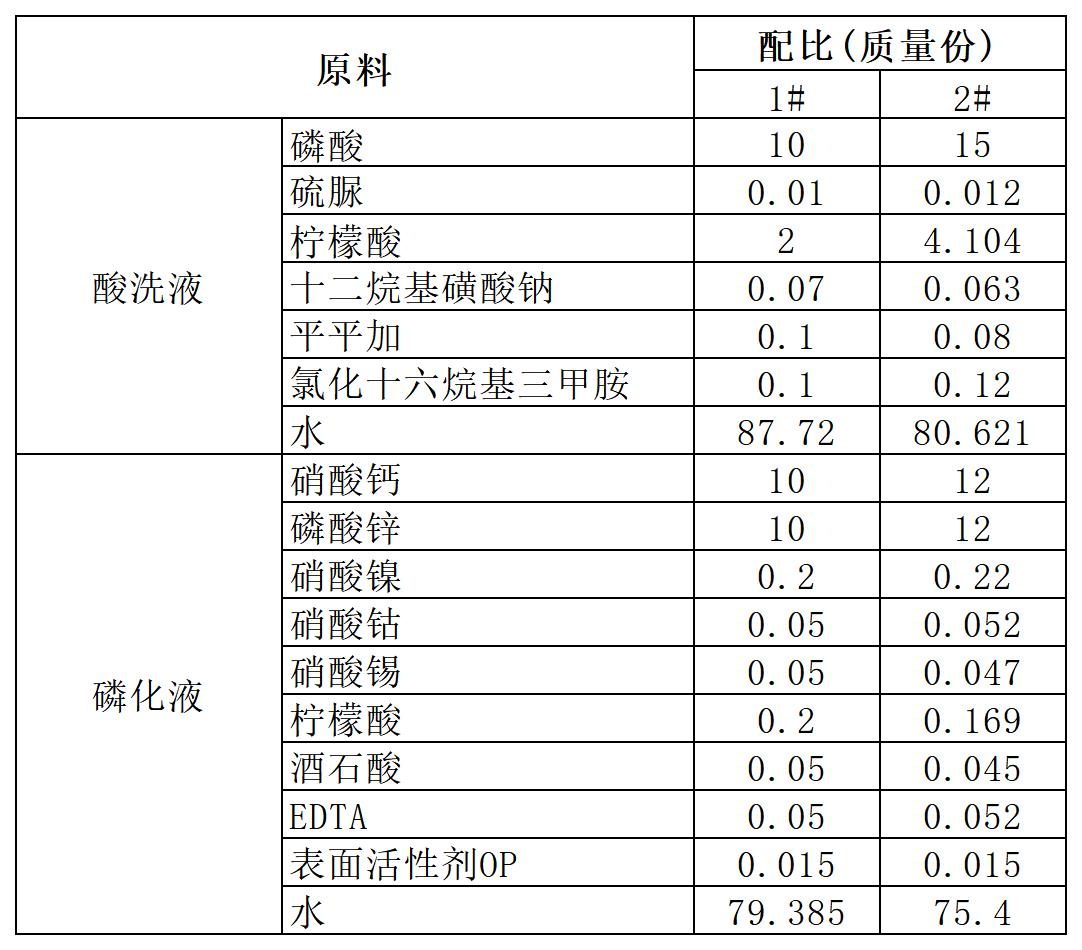

[原料配比]

[制备方法]

（1）酸洗液制备：将酸洗液各原料搅拌均匀即可。

（2）磷化液制备：将磷化液各原料混合，搅拌均匀即可。

[原料介绍]
    本磷化液配方中，其硝酸钙可用氧化钙代替，磷酸锌可用氧化锌或磷酸二氢锌代替，其质量配比不变。本品的酸洗液中的柠檬酸可用氟化钠代替，其质量配比不变。此外，在磷化液配方的基础上，可以加入质量分数为5％以下的任何其他无机金属盐，使用效果不变。本品的酸洗液和磷化液的浓度，可用水在上述配方范围内调节。

    本品的酸洗液，是将金属表面的氧化物、油污等杂质处理得干净、彻底；磷化液中的硝酸钙、磷酸锌、硝酸镍、硝酸钴、硝酸锡在这种体系和65～70℃的条件下，可以在金属表面形成良好致密的覆盖膜，具有防氧化、耐酸的特性；柠檬酸、酒石酸、EDTA为配位剂；表面活性剂OP为活化剂；水为溶剂。

[产品应用]
    本品主要应用于金属磷化。

    使用方法：用本品酸洗液将金属片处理4～10min，取出后以淡水冲洗之，再置于磷化液中磷化7min。

[产品特性]

（1）本品操作方便，磷化温度一般控制在65～70℃即可，酸洗液和磷化液在40℃以下对人的皮肤无腐蚀，使用中可减轻劳动强度，同时运输、储存都很方便。

（2）本品的酸洗液、磷化液，使用中无污染物排放，改善了操作环境，降低了设备、厂房的腐蚀率，不含有毒元素，无味，使用后的废液加上氧化钙、铵盐、尿素可成为很好的复合肥料。

（3）本品的磷化液对金属轴承在70～100℃下磷化7～20min，生成的磷化膜在硬脂酸中皂化后，能起到润滑、防腐、耐磨的作用，这是其他磷化液无法比的。

（4）本品磷化后的磷化膜，防锈能力强。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
