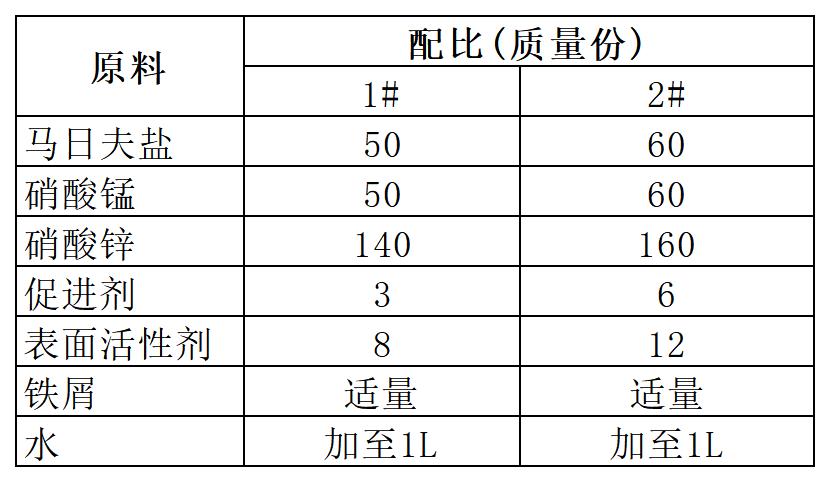

[原料配比]
[制备方法]
（1）按照配方将化学药品加入40～80℃的2／3容积的水中，充分溶解后升温到80～90℃，再冷至室温，充分沉淀后将上部清液抽出到另外的干净磷化槽中，适量加入铁屑，以增加Fe2＋的含量，至槽液为棕色为止。
（2）调整溶液的酸比（游离酸度／总酸度），酸比控制范围在1：20。
[产品应用]
本品主要应用于金属表面磷化处理。
磷化方法：
（1）金属表面预处理，即表面洗净，去油、水洗（70℃）、喷砂（200目压力0.3MPa）。
（2）磷化，即水洗、磷化、热水洗（70℃流动热水1.5min）、冷水洗（流动冷水2min）、吹干（150℃，1h）。
（3）后处理，上油，最后进行检查，检查项目为外观、磷化膜厚度、磷化膜附着物和耐蚀性。
[产品特性]
磷化膜晶粒致密、均匀、膜薄，膜重1～3g／㎡，膜厚1～10μm，温度降低到40～70℃，沉渣量由50％以上降低到0.5％～1％，耐蚀性由2min上升到1h，工艺成本降低30％，磷化层均匀致密、色泽丰满。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
