节能型低宽温快速磷化液

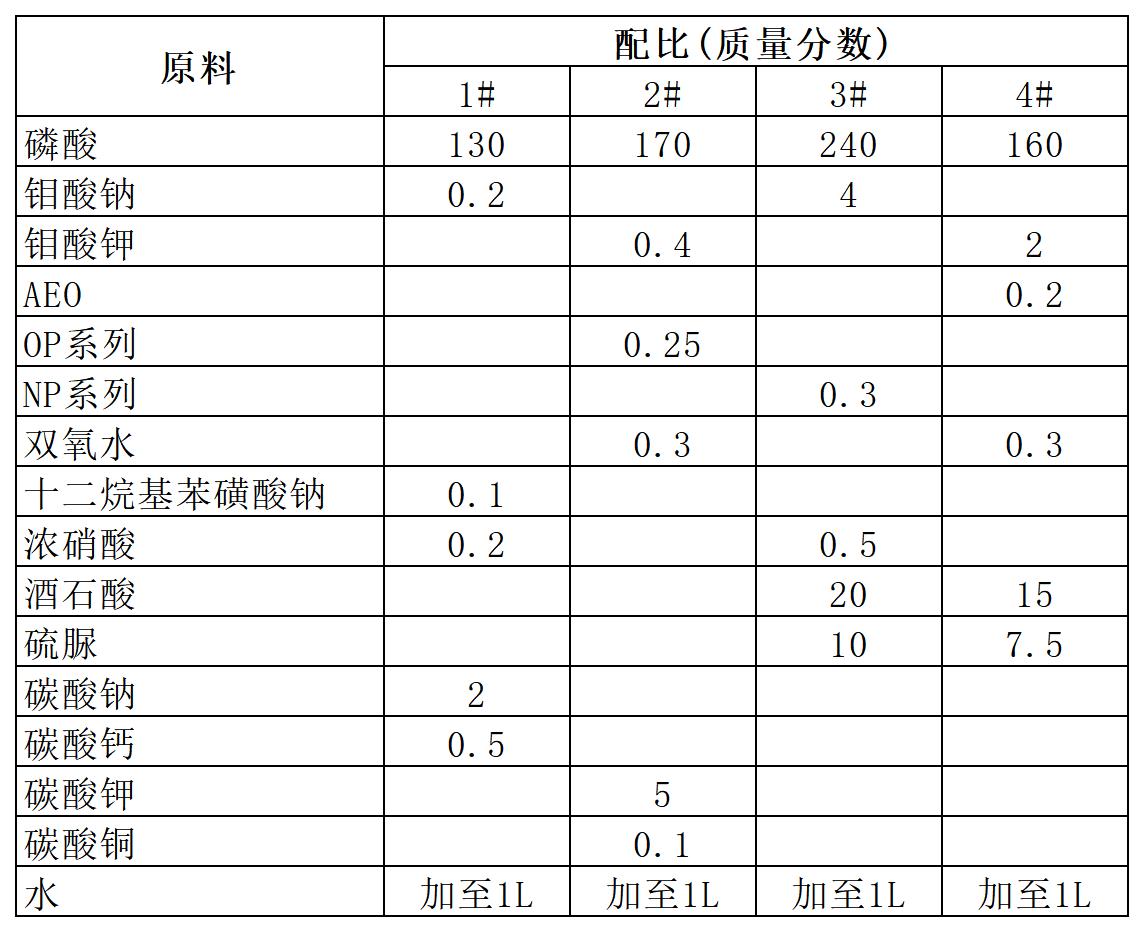

[原料配比]

[制备方法]

    为运输方便，可按所述配方减除其中相当于固体质量1到4倍的水后，制成（1：1）～（1：4）不同浓度比的浓缩磷化液。

    所谓1：1的浓缩磷化液，是指按所述配方取2倍物质的量，而相应减少1份物质质量的水而成；使用时须加入相当于该份浓缩磷化液质量的水后，方可正常使用。

    所谓1：2的浓缩磷化液，是指按所述配方取3倍物质的量而相应减少2份物质质量的水而成；使用时须加入相当于该份浓缩磷化液两倍质量的水后，方可正常使用。

    所述1：3或1：4的浓缩磷化液，可按上述方式类推。

    为长途运输方便，还可将配方中的液体成分和固态成分暂时分开，仅将固态物质均的混合，制成所谓固态磷化液，使用前再在固态磷化液中加入液态成分，即可正常使用。按所述配方一配制的磷化液，其总酸度为50～85点，游离酸度为20～35点，pH值为1.0～1.5，相对密度为1.030～1.080，其形成的磷化膜呈铁灰色或略带彩虹色。按所述配方二配制的磷化液，其总酸度为60～90点，游离酸度为30～45点，pH值为1.0～1.5，相对密度为1.035～1.095，所形成的磷化膜为灰色和银灰色。本磷化液性能稳定、调整方便。使用中可根据磷化液的检测指标很方便地通过加入5％～10％的浓缩液来使总酸度和游离酸度及其酸比调至合适范围。

[产品应用]
    本品主要应用于各类钢铁制品、构件涂装前的表面磷化处理。

    使用方法：将钢铁制品用本品快速磷化处理，在环境温度—10～40℃范围内时，一般浸泡1～10min，表面成膜厚度在2～4μm，形成的磷化膜均匀致密，室内条件下半年以上不返锈。

[产品特性]
    本品在环境温度0℃以下到—10℃使用时，不需加温，成膜时间一般在7～10min，膜厚可达2～3μm；在0～10℃使用时，成膜时间在5～7min，膜厚可达2～3μm；在10～25℃使用时，成膜时间在3～5min，膜厚可达2～3μm；当使用温度在25～35℃时，成膜时间一般在2～3min，膜厚可达2μm；当温度高于35℃时，只需20～60s，膜厚即可达1μm以上。本磷化液亦可加温到不超过60℃的温度下使用，温度较高时，其成膜速度较快。一般在25℃以下各上述温度区间，若加大磷化液浓度20％～30％，可相应缩短成膜时间1～2min左右。

    本品适用温度范围宽，可在零度以下使用，可满足南北方广大地区冬季使用，适用地区广；通常环境温度下使用时不需加温，节约能源，成膜速度快，膜致密均匀，附着力强，不易返锈，使用调整方便。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
