水基金刚石抛光液

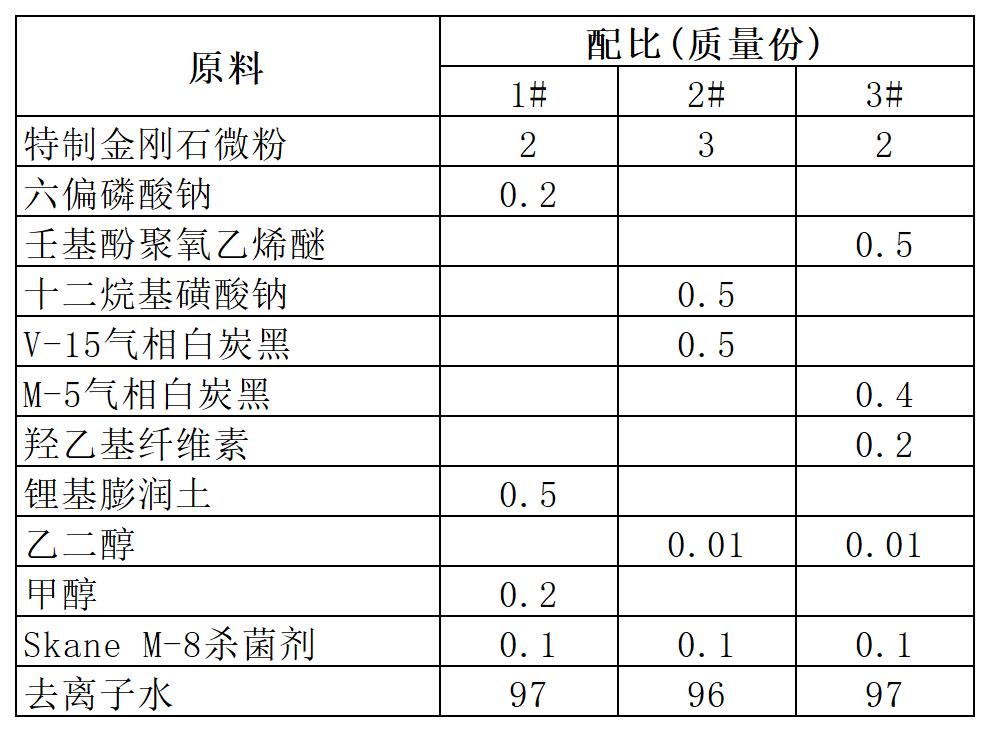

[原料配比]

[制备方法]

（1）特制金刚石微粉的制备：

    ①将平均粒径为20～2000nm的金刚石微粉缓慢加入浓度大于96％的浓硫酸 中，超声或剪切分散均匀；

    ②将金刚石微粉与浓硫酸的混合物加热到200℃以上并保持至少1h，然后停止 加热，自然冷却至室温，离心分离出混合物中的金刚石微粉；

    ③用电阻率大于5MΩ·cm的去离子水将上述金刚石微粉洗涤至中性；

    ④将经过洗涤的金刚石微粉放入温度小于等于105℃的烘箱烘干水分，即制得 特制金刚石微粉。

（2）将分散剂、悬浮剂、悬浮助剂、防腐剂、去离子水混合均匀，向混合物中 添加特制金刚石微粉，超声或剪切分散均匀，最后向混合物中添加pH调节剂，调 整溶液的pH值到3～11，即可制得抛光液。

[原料介绍]

    所述分散剂选自烷基聚氧乙烯醚、山梨糖醇烷基化物、烷基芳基磺酸酯、烷基 聚醚硫酸酯、烷基磺酸盐、铵盐、聚乙烯醇、聚乙烯吡咯烷酮、聚丙烯酸衍生物、 薬甲基丙烯酸衍生物、六偏磷酸钠、磷酸钠、多聚磷酸钠、硅酸盐中的一种或一种 以上的混合物。

    所述悬浮剂选自沉淀白炭黑、气相白炭黑、膨润土及其改性物、水溶性纤维素 衍生物中的一种或一种以上的混合物。其中，水溶性纤维素衍生物选自烷基纤维素、 羟烷基纤维素、羧甲基纤维素中的一种或一种以上的混合物。

    所述悬浮助剂选自甲醇、乙醇、碳酸丙烯酯、乙二醇、乙二胺、聚乙二醇、甘 油中的一种或一种以上的混合物。

    所述防腐剂选自异噻唑啉酮衍生物、胺类化合物、取代芳烃中的一种或一种以 上的混合物。

    所述pH调节剂可以是酸性调节剂，如有机和无机酸中的一种或一种以上的混 合物，可以是碱性调节剂，如碱金属或碱土金属氧化物、碱金属或碱土金属氢氧化 物、氨、有机胺中的一种或一种以上的混合物。

[产品应用]
    本品主要用作水基金刚石抛光液。

[产品特性]
    本品通过浓硫酸对金刚石微粉进行处理，大大提高金刚石微粉表面 极性基团的含量，抛光液配方中使用能与这些极性基团形成网络结构的悬浮剂，使 所得抛光液中金刚石微粉能长期稳定悬浮。本方法制备的水基金刚石抛光液产品质 量一致，稳定性好。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
