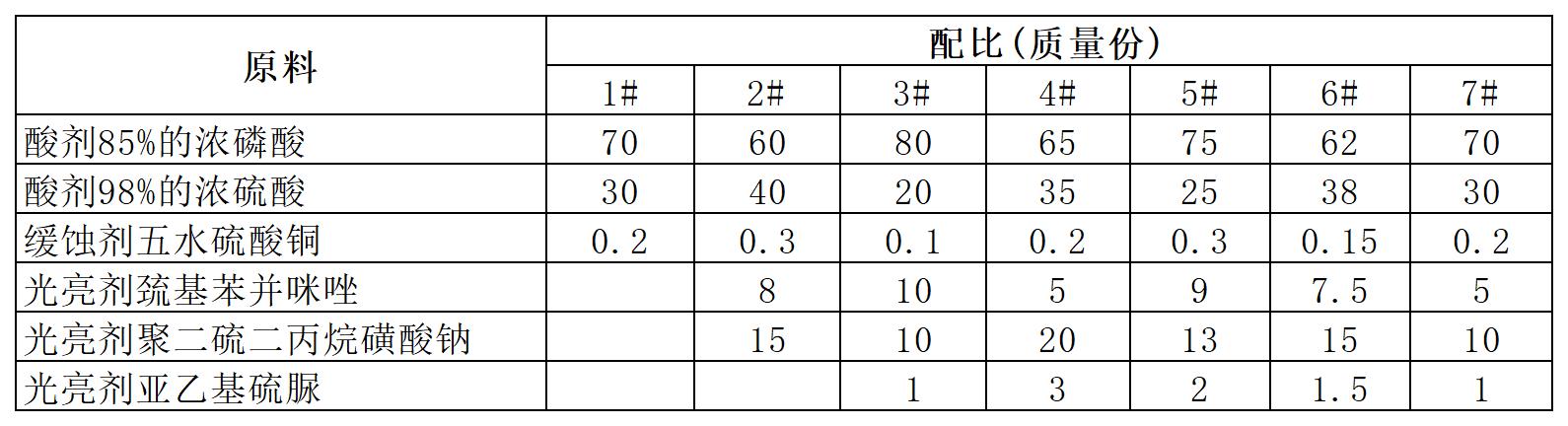

[原料配比]
[制备方法]
缓蚀剂五水硫酸铜与光亮剂混合后再加入混合好的酸剂，混合均匀。在此过程 中，五水硫酸铜与光亮剂混合后会出现混浊，属于正常现象。
上述过程中，光亮剂可先在水中溶解配制，巯基苯并咪唑不易溶于水，可加入 氨水促进溶解。
[原料介绍]
本品抛光剂以五水硫酸铜作为缓蚀剂，在铝合金材料阳极氧化前抛 光处理时，能防止铝合金表面过度腐蚀，从而增加铝合金材料表面氧化层的平整性； 以巯基苯并咪唑、亚乙基硫脲和聚二硫二丙烷磺酸钠作为光亮剂，可以增加铝合金 表面光亮度。用本抛光剂对铝合金进行抛光处理，处理温度为75～85℃，处理时间 为1～3min，无论是铝合金表面氧化层的平整性，还是其表面的光亮度，本抛光剂 均能达到理想效果，甚至优于现有技术的三酸抛光剂。
[产品应用]
本品主要用作抛光剂。
[产品特性]
本品由于缓蚀剂为五水硫酸铜，代替了现有技术三酸抛光剂中的硝 酸，在抛光时不会因为硝酸的存在而产生大量NO2黄烟及其他挥发性污染气体，可 以减少环境污染，减少对人体的危害，有利于保护操作人员的身体健康，也可避免 对厂房及设备的腐蚀。本品可在75～85℃条件下进行抛光处理，从而降低了抛光的 操作温度，使抛光作业相对容易。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
