纳米氧化铈复合磨粒抛光液

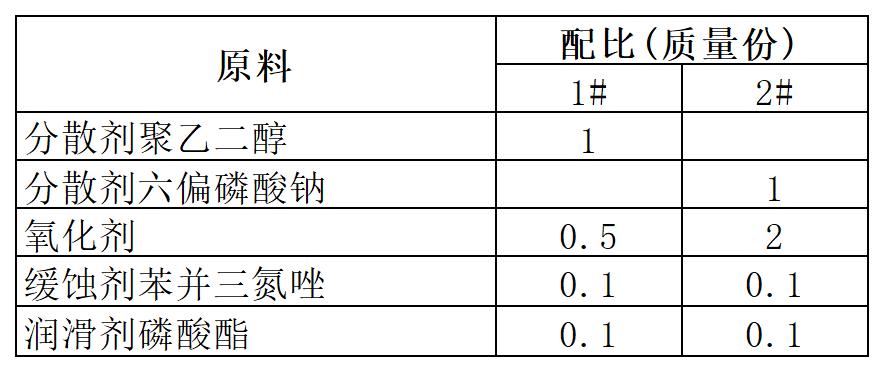

[原料配比]

[制备方法]

（1）氧化铈复合磨粒的制备：采用均相沉淀法制备，称取5克粒径为30nm的SiO₂无机研磨剂粒子，将其分散到100mL水中，随后分别加入10mL浓度为0.6mol／L的CO（NH₂）₂溶液和10mL浓度为0.3mol／L的（NH₄）₂Ce（NO₃）。溶液； 将配好的混合液倒入三颈烧瓶中，用套式恒温器加热至100℃，并用电动搅拌器搅拌，在搅拌下加热回流反应7h。反应完毕，冷却至室温，将所得沉淀物用离心分离机分离出，并用去离子水洗涤3次；在恒温干燥箱中80℃下烘干，然后进行研磨，得到浅黄色粉体，即为以纳米氧化硅粒子为内核，以氧化铈为外壳的SiO₂／CeO₂复合磨粒。

（2）由氧化铈复合磨粒制备抛光液：将上述的SiO₂／CeO₂复合磨粒加入到水中，该复合磨粒的质量分数为2.5％～4％；加入分散剂，用机械搅拌机搅拌，使分散均匀；将上述混合液进一步用超声分散，使形成均匀的分散液；然后加入氧化剂，再加入缓蚀剂、润滑剂，即为纳米SiO₂／CeO₂复合磨粒抛光液。

[产品应用]
    本品主要用作抛光液。

[产品特性]
    本品由于无机研磨剂粒子具有氧化铈包覆层外壳，因外壳硬度较低，该核／壳型结构的粒子可以降低在加式、加速抛光条件下抛光微区无机磨粒对工作表面的“硬冲击”。本品的氧化铺复合磨粒具有很小的粒径，并且表现出良好的分散；本抛光液可降低抛光划痕的表面损伤，因而改善和提高了工件抛光后的表面性质量。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
