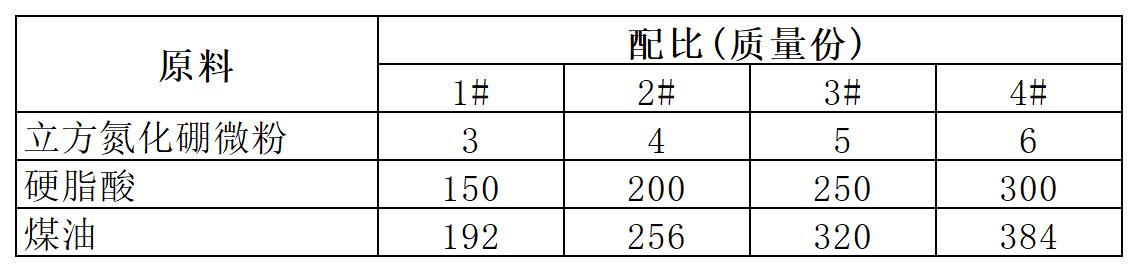

[原料配比]
[制备方法]
（1）称重：在电子天平上垫上一层干净的白纸，用药匙取出立方氮化硼微粉盛放在白纸上，按配比准确称取立方氮化硼微粉的质量。
（2）烘烤：将盛有立方氮化硼微粉的白纸一起放在加热平台上，在100℃的温度下烘烤120min，随后取出，在空气中冷却30min。
（3）研磨：在中号的玛瑙研钵中研磨，将起团的立方氮化硼微粉研至分散，每次不超过2g，时间不少于30min。
（4）超声波分散：将研磨后的立方氮化硼微粉置于烧杯中，加入所述煤油总质量的40％，在超声波中分散60min，得到含有立方氮化硼微粉的液体。
（5）配制液体：步骤（4）得到的液体中，加入硬脂酸，搅拌混合。
（6）煮沸冷凝：步骤（5）得到的液体，在100℃的加热平台上煮沸，冷却360min，最后凝固成团。
（7）配制配光液：将余下的煤油加入凝固成团的物体中，溶解搅拌均匀，即配成悬浮的抛光液。
（8）保存：贴上标签，做好标识，置于阴冷处保存待用。
[产品应用]
本品主要应用于不锈钢镜面的抛光。
[产品特性]
本品抛光的工件表面光洁度好，操作方法简单，技术要求低，适用于大批量生产，采用本方法制备的抛光液是永久性的悬浊液，不会产生沉淀。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
