水溶性金属防锈剂

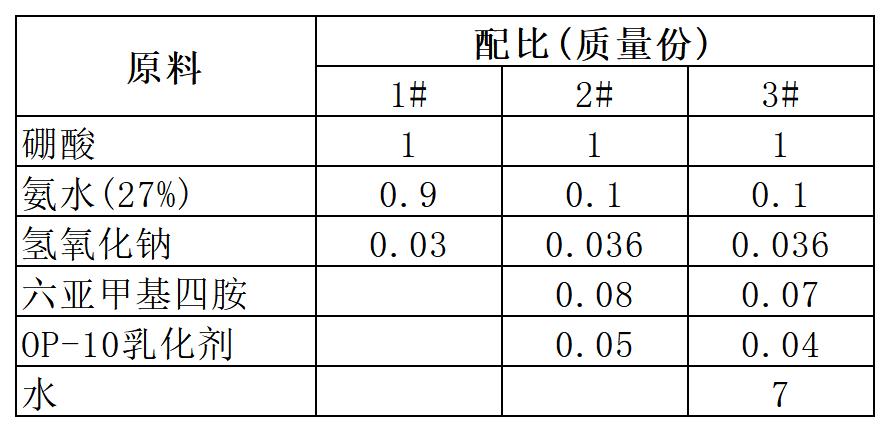

[原料配比]

[制备方法]

    1＃配方制作：分别称取硼酸1kg，量取质量分数为27％的浓氨水 900mL，称氢氧化钠30g，将硼酸、氨水依次加入反应容器中，加热至沸腾，持续约 30min，缓缓加入氢氧化钠30g，每次加5g，每20min加一次，共加6次，再加热至 沸腾20min，制得母液。

    若考虑商品化，可再冷却至20℃以下，自然结晶，烘干，制得0.8kg粉剂。

    2＃配方制作：分别称取硼酸1kg，量取质量分数为27％的浓氨水100mL，称取 氢氧化钠36g，按1＃所示方法制得母液，不同之处在于，在加入氢氧化钠时，每次 加6g，其余相同。

    将制得的母液放入反应锅中，称取六亚甲基四胺80g加入反应锅，量取OP—10 乳化剂50mL加入反应锅，搅拌均匀，加热至40℃，即制得成品。

    3＃配方制作：母液制备方法同2＃，将制得的母液，加入已有7kg水的反应锅 中，称取六亚甲基四胺70g加入反应锅，再量取OP—10乳化剂40mL加入反应锅， 搅拌，加热至40℃，即可制得成品。

[产品应用]
    本品用于表面有油污金属材料防锈处理、钢铁防锈及有色金属如铜 材、铝材的防锈处理。

使用时，本品1份加水1.2～1.3份稀释，制得防锈液，通过浸渍、喷淋或涂 刷，在金属件表面形成一薄层防锈液膜层即可。

[产品特性]

（1）因为本品为水溶性无机盐型金属防锈剂，将防锈液附着于金属表面，水分蒸发 后，便形成附着于金属表面的致密保护膜，可稳定金属表面pH值，使金属表面含氧量 大大降低，起到防锈作用，当防锈液浓度达到或超过10％时，防锈期可超过1个月。

（2）本品附着于金属表面，但不与金属表面基体产生化学反应，能保持金属表 面平整、润湿、光滑，特别适宜后序需钎焊的金属，且钎焊前不需将防锈液洗去， 可直接进行钎焊，使焊接性能进一步提高。

（3）防锈剂工艺性能好，能与水以任意比例相溶，溶液可反复使用，防锈液在 金属表面使用后，不干燥，比较湿润，给机加工带来方便，同时清洗也比较方便， 只需将金属在约40℃温水中浸泡30秒～1min即可将防锈液除净。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
