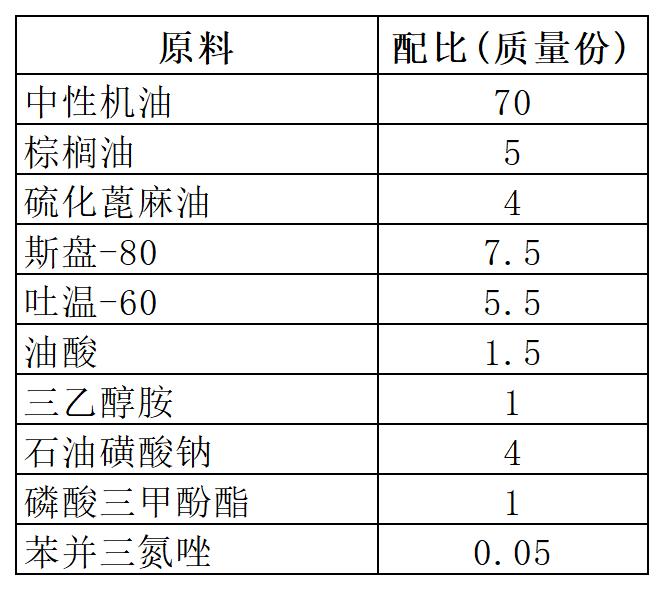

[原料配比]
[制备方法]
（1）将苯并三氮唑和三乙醇胺放人转速为80～100r／min的反应釜中，边搅拌边加热 至70℃，停止加热，继续搅拌至温度冷却到室温，装入油桶，以备后面工序使用。
（2）将中性机油、棕榈油、硫化蓖麻油、磷酸三甲酚酯、活性物35％～45％的 石油磺酸钠依次加入，放在转速80～100r／min的反应釜中边搅拌边加热至90℃，当 温度到达90℃后，保持90℃恒温且搅拌30min，然后继续搅拌且降温至80℃；当温 度降至80℃时，加入斯盘—80和吐温—60，保持80℃恒温且搅拌20min，然后降温至 40℃，加入步骤（1）所得的混合物和油酸，继续搅拌，冷却至室温，待液体由浑浊变透明后，即配制成铜及铜合金板带材冷轧乳化油。铜材厂根据生产实际情况，将乳化油稀释为体积分数为1％～8％的乳化液，即得可以直接使用于铜及铜合金板带材冷轧的乳化液。
[产品应用]
本品主要应用于铜及铜合金的板材、带材的冷轧和杆材的拉拔等加工工艺过程。
[产品特性]
使用本品，其产品表面光洁度高、抗腐蚀周期长、退火表面清净性优良，且无毒无刺激性气味，操作方便，价格低廉。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
