铜合金丝精细拉拔润滑冷却乳化油

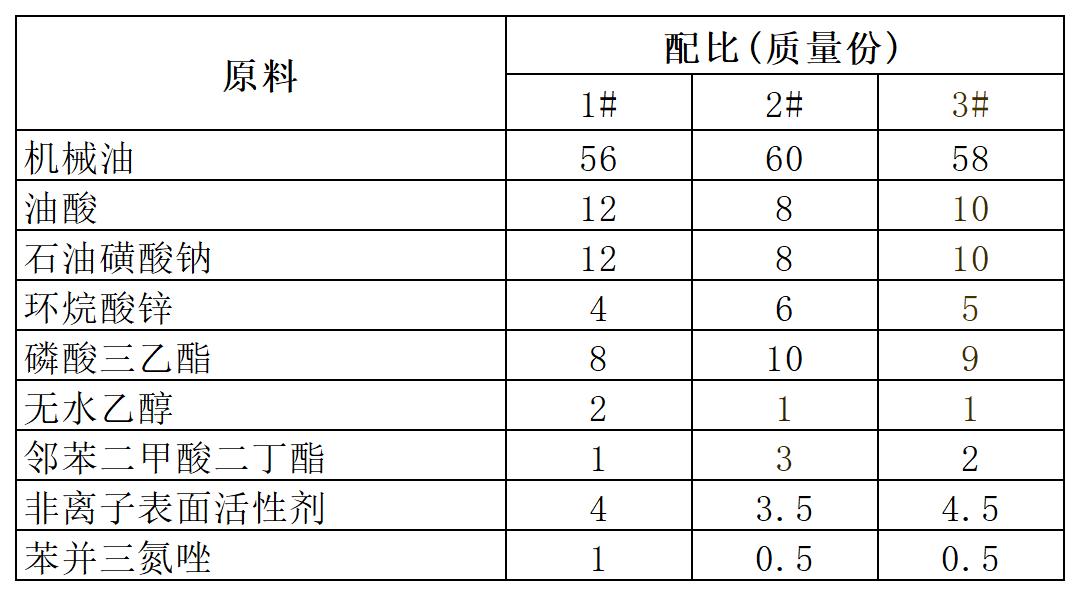

[原料配比]

[制备方法]

（1）将机械油倒入反应釜中，加热至60℃；

（2）依次将石油磺酸钠、环烷酸锌、磷酸三乙酯、邻苯二甲酸二丁酯、油酸加 入步骤（1）的反应釜中，以600～650r／min的速度搅拌1～2h；

（3）用无水乙醇将苯并三氮唑溶解后加入步骤（2）的混合液中，最后加入非离 子表面活性剂，搅拌均匀，降至常温。

[原料介绍]
    所述非离子表面活性剂是NP—9和S—80的混合物。
[产品应用]
    本品主要应用于铜合金丝精细拉拔润滑冷却。

[产品特性]

（1）润滑膜的化学吸附及物理吸附性好，在拉拔铜丝和模具之间形成均匀连续、 完整的液体介质膜，表面所形成的润滑膜吸附牢固，不易在挤压拉伸过程中被挤掉， 使拉拔工件与模具之间具有很好的润滑性，保证拉拔工件表面具有符合标准的光洁 度、光亮度，同时减少了对模具的磨损，延长了模具的使用寿命；

（2）具有很好的冷却效果，既可防止由于局部过热而使黄铜丝、铝青铜丝与模 具钢芯的烧结、熔黏或抓结而引起断丝的质量问题，同时又可提高每次减径率及径 向拉拔增长率，使生产效率得以提高；

（3）具有适应于拉拔各种铜合金（黄铜丝、铝青铜丝等）的技术通用性，减少 了生产操作的烦琐性及降低厂家的库存成本；

（4）乳化性能稳定，即使是用硬质水稀释，对润滑冷却乳化剂的稳定性也没有 任何影响；

（5）本品是棕黄色均匀半透明油状物，不易变质，连续使用1个月，无毒无害 无恶臭气味，利于环保，不会影响操作人员的身体健康；

（6）易于从拉拔后的铜丝表面上除掉，对拉拔丝后道工序（热处理和退火）质量无任何不良影响。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
