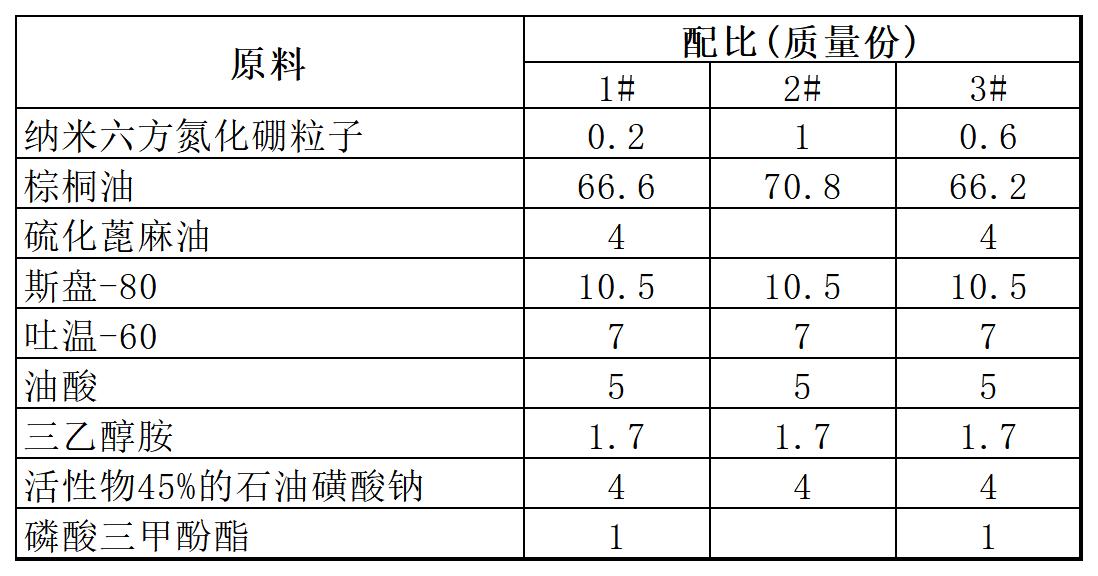

[原料配比]
[制备方法]
(1)将斯盘—80、油酸、纳米六方氮化硼粒子依次加入烧杯中,放在恒温加热磁力搅拌器上,加热至60℃后,恒温搅拌30min,冷却后以备后用。
(2)将棕榈油、硫化蓖麻油、磷酸三甲酚酯、活性物45%的石油磺酸钠依次加入烧杯中,放在转速400~500r/min的恒温磁力搅拌器上,边搅拌边加热至90℃后,恒温搅拌30min,然后搅拌且降温至60℃;当温度降至60℃时,加入步骤(1)所得混合物、吐温—60及三乙醇胺,搅拌30min后,继续搅拌冷却至室温,即可得含纳米六方氮化硼粒子的板带钢冷轧乳化油。
[产品应用]
本品主要应用于板带钢冷轧生产过程中。
钢材厂根据生产实际情况,将乳化油用水稀释成体积分数为2%~8%的乳化液,即可直接使用于板带钢冷轧生产过程中。
[产品特性]
纳米氮化硼粒子的加入不仅使板带钢冷轧乳化油具有传统极压润滑剂形成化学反应膜的润滑作用,还具有了固体润滑材料的一些特点:由于轧辊与板带钢表面的凹凸不平,纳米氮化硼粒子一方面可填充在凹凸的表面,形成沉积膜,减少磨损;另一方面近似球形的纳米粒子在轧辊与板之间起到润滑作用。因此,本品中纳米氮化硼粒子的引入,可以降低甚至替代传统硫、磷极压润滑剂在板带钢冷轧乳化油中使用。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
