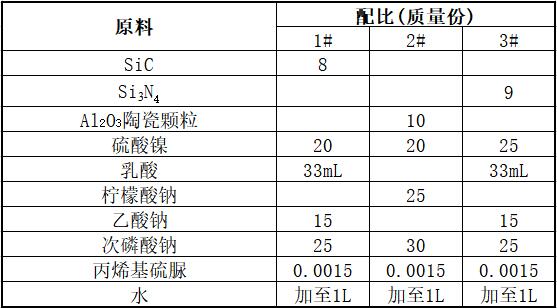

[原料配比]
[制备方法]
（1）首先将用于泡沫灭火剂的氟碳表面活性剂和PTFE乳液溶解后得混合液A，再将十六烷基三甲基溴化铵和SiC或Si3N4或Al2O3陶瓷颗粒分散溶解后得混合液B；
（2）镀液配制：化学镀镍合金镀液选用酸性化学镀镍溶液，即在室温下依次向镀槽中添加硫酸镍、乳酸、柠檬酸钠、乙酸钠、次磷酸钠、丙烯基硫脲，用氢氧化钠调整pH值；
（3）化学复合镀：采用化学复合镀工艺，即在步骤（2）配制的酸性镀液中添加混合液A和B，加热镀液为85～90℃，施镀过程需不断搅拌，获得自润滑化学复合镀层。
[产品应用]
本品主要应用于自润滑化学复合镀层。
[产品特性]
本品所获得的自润滑化学复合镀层两种颗粒沉积量多且分布均匀，在高载高速下具有良好的耐磨减摩性能。本品所涉及的方法操作简便，成本低，通过表面活性剂的作用实现了粒子的均匀沉积，获得了自润滑化学复合镀层，使材料具备了更广泛的应用范围。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
