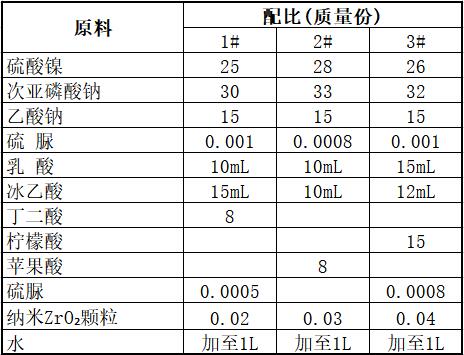

[原料配比]
[制备方法]
（1）按镀液的体积分别称量出计算量的各种原料。
（2）用去离子水使固体药品完全溶解、黏稠液体原料稀释成稀溶液，注意操作用水量控制在配制溶液体积的3／4左右，不能超过规定体积。
（3）将完全溶解的配位剂、缓冲剂及其他添加剂在搅拌条件下与主盐溶液混合。
（4）加入稳定剂，也可在最后加入。
（5）将另配制的还原剂溶液在搅拌条件下与主盐和配位剂等溶液混合。
（6）用1：1氨水或稀碱液调整pH值，稀释至规定体积。
（7）必要时过滤。
[产品应用]
本品主要应用于航空航天、机械电子、计算机、汽车和医疗器械领域。
施镀：将配好的镀液放入恒温水浴中，加热到75℃，用分析天平称取所需质量的纳米ZrO2颗粒，放入镀液中，用搅拌器预搅拌30min，转速设定为400r／min，使第二相颗粒充分分散。然后将称量好的试样用细铝丝拴好，并做好标记，经前处理后，悬挂在镀液中央，根据对镀层厚度的需要不同调整施镀时间。本工艺适合各种金属、陶瓷、金刚石等材料表面的化学复合镀处理。
[产品特性]
本品镀速高，可以与高温镀液体系相媲美；镀液稳定性好，镀液寿命大于10个周期，其镀液稳定性达到1200s以上（用氯化钯做测试），稳定常数为96％以上；镀层综合性能也较好，磷含量稳定，镀层的耐蚀性均达到200s以上，硬度均达到680HV以上。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
