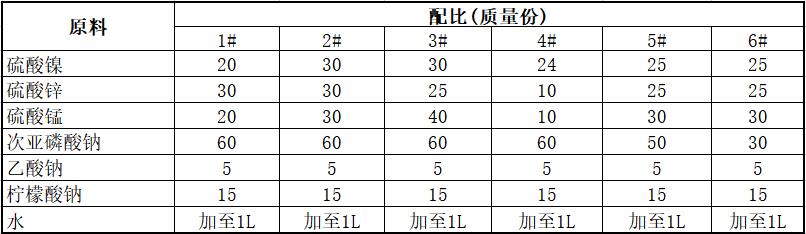

[原料配比]
[制备方法]
将各组分溶于水，搅拌均匀即可，在温度90℃下用氨水或氢氧化钠 调节pH值为9～10。
[产品应用]
本品主要应用于普碳钢表面化学镀。
采用通常的工件打磨抛光—清洗—除油—除锈—清洗—活化—施镀—清洗一清 洗一后处理，即可得到普碳钢表面覆盖Ni—Zn—Mn—P化学镀复合镀层，只采用一次施 镀，施镀过程简单。
[产品特性]
本品采用改变镀层成分和结构的方法，增加了镀层耐腐蚀性，在工 业生产中投入使用应用前景广阔。所得镀层结晶细致、光亮平滑，综合性能指标 优于化学镀二元合金和相应的三元合金镀层。通过温度、PH值、主盐等工艺条件 对镀层成分、硬度、自腐蚀电位和耐蚀性的实验研究，提出了优化的工艺配方体系。经过本品化学镀的普碳钢表面形成的镀层改变了材料的表面状态，使得材料 的自腐蚀电位相对于镀镍锌磷合金向负方向移动；在发生腐蚀时，与基体电位差较小，可有效保护基体，特别应对空隙的作用比以前的阴极性镀层好。该技术工 艺稳定、操作简便、成本低，镀液配制方便，可重复多次使用，经济成本低，易于操作。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
