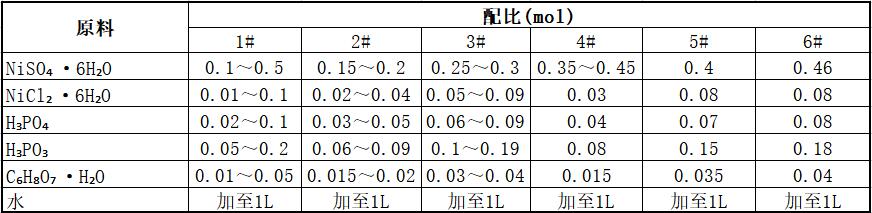

[原料配比]
[制备方法]
将各组分与水混合，再用浓度为0.5～3.5mol／L的氨水调节溶液的pH值，即可。
[产品应用]
本品主要应用于镀镍。镀镍方法：
（1）将金属基复合材料在质量分数为99.7％乙醇溶液中超声清洗1～5min，然后将金属基复合材料在室温至60℃的条件下，在浓度为0.08～0.8mol／L、pH值为0.5～1.5的磷酸溶液中保持30s～2min；
（2）将步骤（1）处理后的金属基复合材料放入本金属基复合材料的镀镍液中，在电流密度为700～3000A／㎡，温度为25～100℃下，用浓度为0.5～3.5mol／L的氨水调节溶液的pH值为1～3.5，然后施镀30～120min。
[产品特性]
对经过本品处理后的金属基复合材料和未经过本品处理的金属基复合材料的电化学腐蚀行为进行了测试，经过本品处理后的材料的表面电镀层可使点腐蚀电位提高300～900mV，并可使点蚀电位与腐蚀电位的差值增加300～600mV，腐蚀电流密度降低2～3个数量级。本品能在金属基复合材料表面形成具有优异腐蚀性能的表层，此表层经腐蚀试验后，膜未从基体上脱落，表层与基体结合良好。本品工艺简单快速，无毒环保。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
